給袋式包裝機模糊PID控制的PLC程序設計的控制系統采用西門子S7-200系列PLC外置模擬量輸人模塊EM235，將稱量傳感器得:到的信號輸入PLC中，該模塊可以將傳感器所得信號轉換成(0~32000)之間的數字量。由此可將系統設計偏差轉換成(-32~32 )，為簡化編程將其取絕對值變?yōu)?0~32)由此得到量化因子為3/16。按照?qǐng)D設計流程，設計該控制程序。

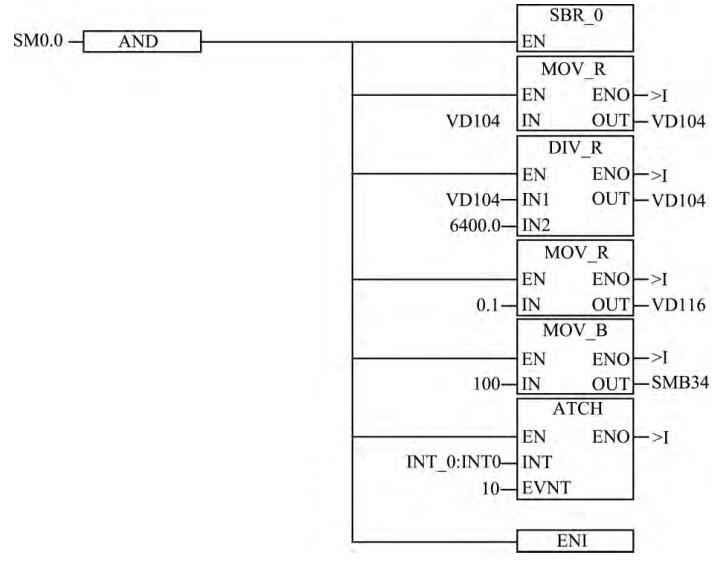

利用PLC存儲空間中的全局變量存儲器，將預置期望質量放入VD104，分配Kp，K，Ka在全局變量存儲器中的地址，文中分別選用VB20~VB68 ,VB69~VB117，VB118~VB166作為上述3個參數的存儲地址。該3個參數的控制輸出量分別放人VB167，VB168和VB169中，根據系統控制要求3個參數最初數值為Kp=0.6，K;=0.0， Kg=1.5， 在PLC控制中可以直接調用PID控制，選擇PID控制回路號為0,起始地址選用VB100。

模糊查詢表控制程序僅以比例環節為例,掃描程序時，SM0.0始終為高電平，所取模糊量化等級為7級,據此計算出比例系數Kp的地址,放入累加器AC1中，將指針?biāo)窴p輸出值存入VB167中，以備后續程序調用。
