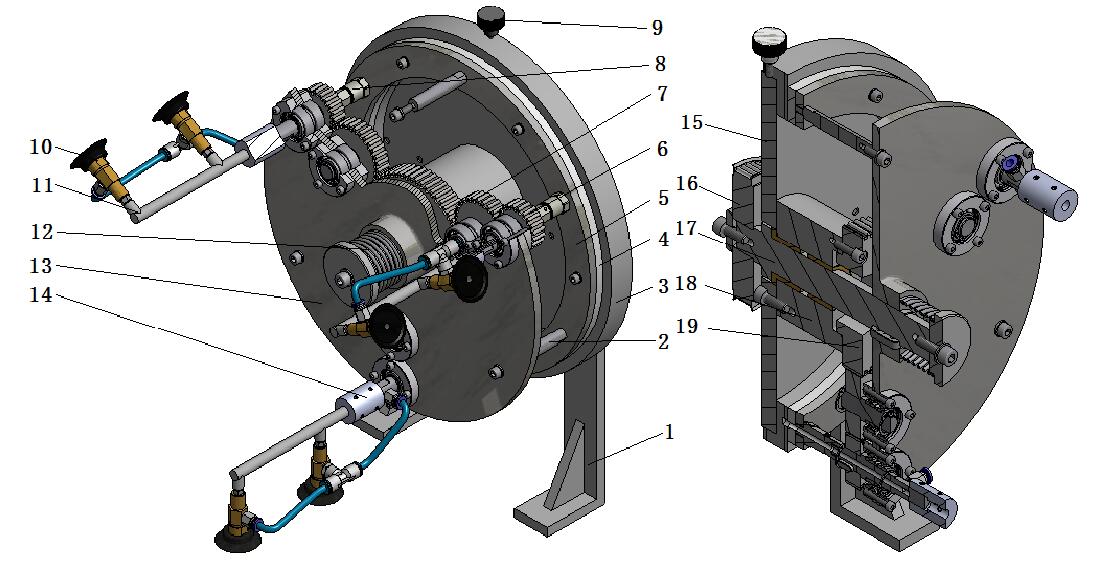

圖是裝置的內部結構圖。給袋式包裝機取袋頭的頭數可以設置成大于一個的情形，這里是將取袋頭的個數設置為三個時的結構，其是否能在三個取袋頭條件下滿足取袋頭對取袋時間的要求，在下一節說明。裝置可以分為兩個部分:固定部分以及轉動部分，固定部分包括支腳1、基板15、真空氣道盤3、軸承座18以及太陽齒輪19,其余部分都是安裝在轉軸17以及轉動基板13.上 的結構。摩擦片固定環以及摩擦片是通過螺釘固定在一起的，通過三根支撐桿2和轉動基板13連接在一起。真空取袋頭通過聯軸器14和行星齒輪6的轉軸相連。動力輸入端是裝置后面安裝在轉軸17.上的同步帶輪16,通過轉軸17的轉動帶動行星齒輪6以及轉向齒輪7的公轉，再通過固定的太陽齒輪間的配合轉動，使行星輪齒輪6產生自轉，這樣就可以使和行星輪軸連接在一起的真空吸盤做出內擺線的運動軌跡。另外，由于摩擦片4是直接貼合在真空氣道盤3上的，而二者間的密封壓力要通過安裝在軸最前端的壓縮彈簧來提供，所以在加工制造時，要保證轉動基板13和轉軸17之間是可以在軸向進行自由滑動的。

首先是當給袋式包裝機取袋頭接近到達取袋位置時，摩擦片4.上的氣道孔正好與氣道盤3上的真空氣道相互連通，這樣就在整個氣道以及真空吸盤10內部開始形成真空，取袋頭從取袋位置開始對預制袋產生吸附力，在經過一段時間后(通常時間很短，在0.1s左右)，真空吸盤就會離開袋庫，產生將袋子從袋庫中拉出的力，在這一過程中真空吸盤內部會不斷的增加自己的真空吸力，知道離開袋庫的那一刻。當真空吸盤的內部產生足夠的吸力時，取袋頭10就可以將袋子從袋庫中拉出。此后，取袋頭10會將袋子運往下一一工位，在此過程中整個氣道要與氣道盤3上的真空氣道相連通，保證真空吸盤10內部有足夠的吸力，避免運袋過程中使袋子發生脫落。在將要到達放袋位置時，整個氣道開始與壓力氣道相連通，解除氣道以及真空吸盤10內部的真空使取袋頭將袋子放在這一工位上。而調節手柄9的作用就是調節氣道盤上的真空氣道以及壓力氣道與取袋頭.上的氣道連通.的時間，即控制著取袋放袋的時間，對其進行微調，保證取袋放袋的準確性，在主軸17不斷的轉動的過程中取袋頭都在重復的完成這一取袋給袋的過程，而對應的其他兩個取袋頭也在完成這一取袋給袋的過程。
