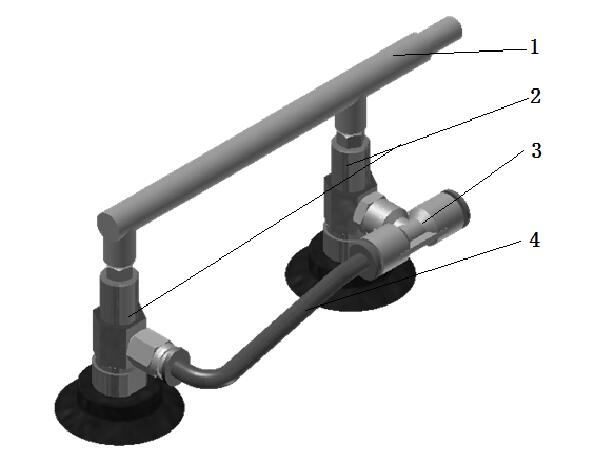

如圖所示，擺臂的理論長度是擺桿1的轉動中心到吸盤底部中心的距離，為了保證擺臂的長度可調性，真空吸盤和擺桿是螺紋連接的，這樣就可以調節擺臂的的長度，以滿足工作需要。兩個真空吸盤通過導氣管4和一個三通接頭3連接在一-起，三通接頭3的一端與真空分配氣盤相連，就可以為真空吸盤提供真空了。

對于真空取袋頭的真空管的使用方式，還可以通過另外一種方式避免導管的使用達到真空取袋頭結構簡潔的效果。將真空氣道設計在擺桿的內部，這樣不僅省去了導氣管和接頭，但是整個導管的長度會隨之相應的增加。這樣做的弊端是這種擺桿的加工復雜度更高，而且對整體的加工精度要求更高，同時由于管長加長，那么真空吸盤的響應時間就會相應加長。
