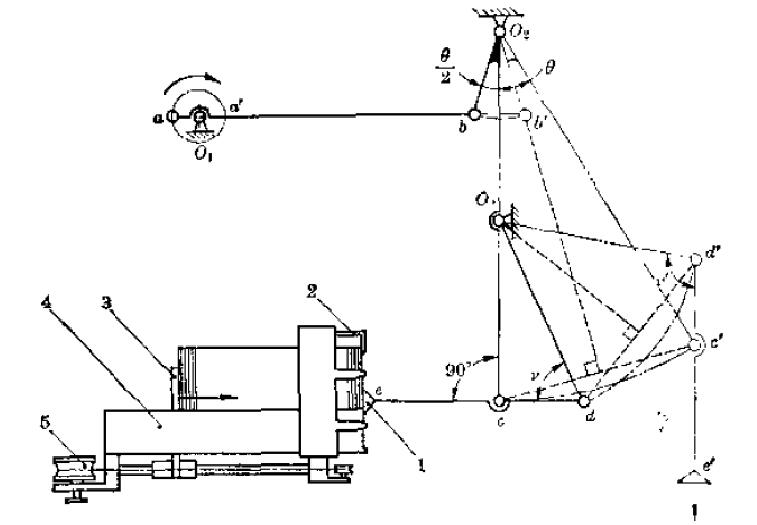

給袋式包裝機側面吸出式長擺臂片材供送裝置

1-真空吸盤; 2-頂端限位卡片; 3-壓板; 4-片材儲存槽; 5-渦卷彈簧

由圖中可以看出整個裝置相對簡單，只是通過組合的機構傳動模式來保證將在片材庫中豎直的片材供送到水平位置。而對于這種水平的片材庫，其主要特點是通過渦卷彈簧5來提供吸盤吸取片材的背壓力。相對于圖2-4中有略微傾斜的片材庫來說，這樣的片材庫就不能使用加配重的方式來提供背壓力了。用這樣的方式就使片材庫的長度收到了限制，因?yàn)楫?dāng)片材被消耗的同時渦卷彈簧所能提供的背壓力就會減小，這樣當過長時就會出現片材庫被裝滿時臥卷彈簧的被壓力過大而使取片真空吸盤不能夠提供足夠的真空吸力將片材拉出，當片材消耗過多時，臥卷彈簧不能提供足夠的背壓力。另外一方面為了防止渦卷彈簧的推力將片材從片材庫中直接推出，就需要在片材庫的頂部加上頂端限位卡片2，對于側面取片的片材供送裝置都有這個要求。這種片材供送裝置對于預制袋來說是同樣適用的，具體使用時的要求也基本相同，其主要問題還是由于連桿機構的往復間歇運動不能使取片速度得到很大的提升。
