給袋式包裝機連桿機構設計
發布時間：2020/11/21 14:56:55
修改時間：2022/8/23 16:20:01
發布者：溫州裕東
聯系電話：15858518818
關鍵詞：
描述：
給袋式包裝機的二次上袋機構由基于凸輪驅動的擺桿機構ABCD、雙搖桿機構 CDEF、雙搖桿機構 FGHJ 和基于平行四邊形機構 M1N1-M2N2 的復合機構JKLM1M2 四部分串聯組成。

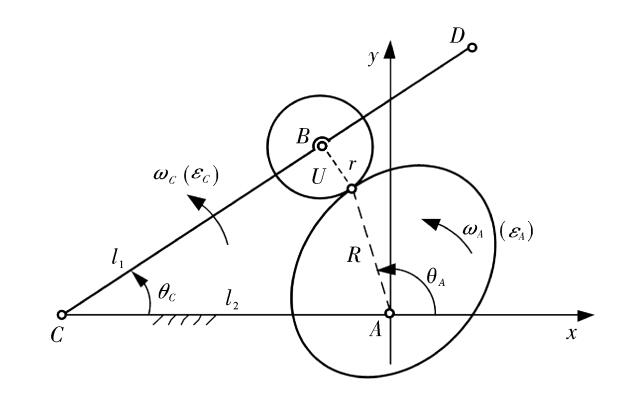

對基于凸輪驅動的擺桿機構 ABCD，可通過高副轉化低副的方式 AUBC，將機構轉化為雙搖桿機構，如圖1所示，進而分析機構 ABCD 的性能。
凸輪驅動擺桿機構 ABCD 的轉化原理

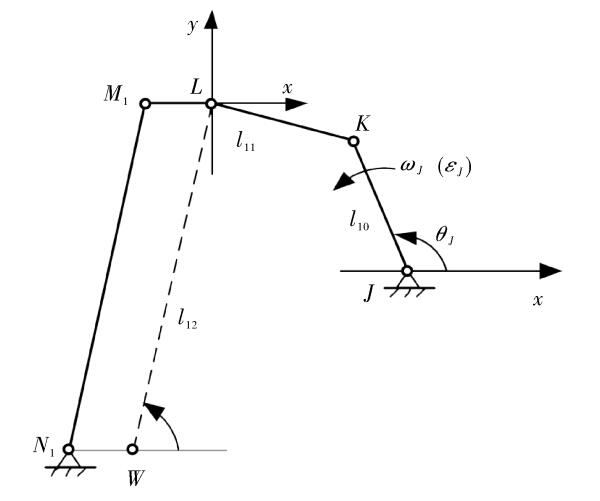

對基于平行四邊形機構 M1N1-M2N2 的復合機構 JKLM1M2，可基于平行四邊形機構的特點，將機構簡化為雙搖桿機構 JKLW，如圖2所示，研究桿件的輸入轉角θJ 與鉸鏈點 L 的位置、速度的關系。
復合機構 JKLM1M2 的轉化分析原理
