以給袋式包裝機雙搖桿機構 FGHJ 為例，采用矢量法建立的機構數學分析模型如圖1所示，各矢量桿形成封閉的矢量多邊形 FGHJF，構件 FG、GH、HJ、JF 對應的桿長、方位角、矢量桿分別為 li、θi 和li→（i=1,2,3,4）。

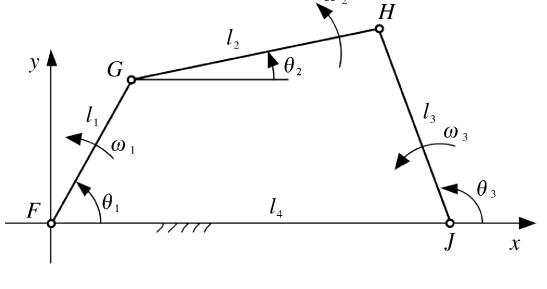

圖1：雙搖桿 FGHJ 機構的數學分析模型
封閉矢量多邊形中，各矢量之和等于零，

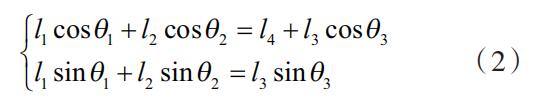

H 點的位移方程：

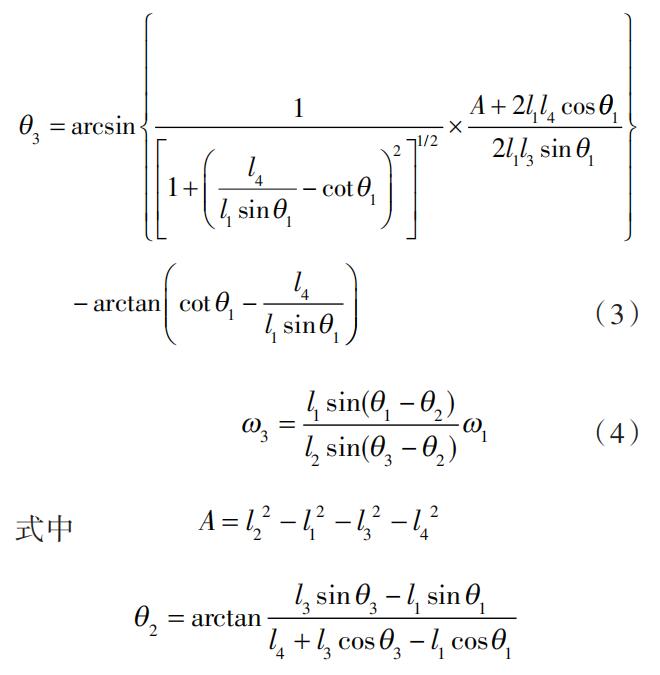

對上式進行推導、整理，可求得搖桿 HJ 的輸出轉角θ3、輸出轉速ω3 與搖桿 FG 的輸入轉角θ1、輸入轉速ω1之間的數學關系：
基于給袋式包裝機雙搖桿機構FGHJ的分析流程，可建立各子機構的運動學模型；基于各子機構的運動學模型，可綜合得到二次上袋機構的運動學模型，進而分析機構的運動規律、機構特性，優化給袋式包裝機上袋機構尺寸。
