給袋式包裝機的二次上袋機構
發布時間：2020/11/20 15:18:14
修改時間：2022/8/23 16:21:44
發布者：溫州裕東
聯系電話：15858518818
關鍵詞：
描述：

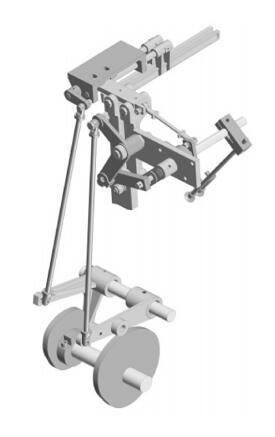

三維模型
給袋式包裝機的二次上袋機構是供袋部件的關鍵機構，真空吸盤 V 安裝在搖桿 HJ 末端，夾持器的驅動齒輪安裝在平動桿 M1M2 上，如圖 5 所示，其性能直接影響包裝機的包裝速度與包裝精度。分配軸上的主動凸輪 A 連續回轉，驅動搖桿JHV 擺動到JHV位置，真空吸盤 V吸取包裝袋，從 P2 位置移動到 P3 位置；夾持器夾取包裝袋，將包裝袋從 P3 位置平移到 P4 位置；工序盤鉗手夾持包裝袋，間歇移送到下一個包裝工位。

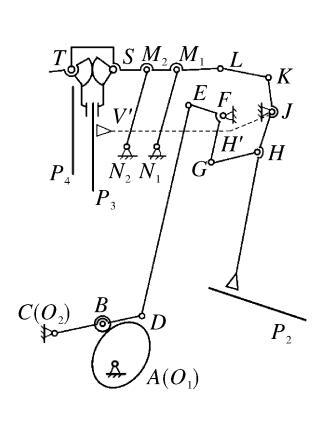

機構簡圖
