給袋式包裝機傳動系統調頻電機傳遞運動和動力于傳動主軸,經分路傳動再傳遞給取袋機械手。由下圖取袋機械手機構簡圖可知，傳動主軸轉動，固連在傳動主軸上的聯動凸輪旋轉，分別帶動兩個滾子從動件擺動。因此，在機構中可認為有兩個原動件分路傳動，聯動凸輪中每個凸輪代表一個驅動件。一個周期內，調頻電機輸出一定轉速，預制袋被送至起始位置處，由取袋器夾夾持，凸輪(1)旋轉(回程運動)，擺桿(3)隨之?dāng)[動，擺桿與大臂桿屬于同一連桿，繞轉動中心 A 點做順時針?lè)较蜣D(zhuǎn)動，這是取袋機械手機構第一關節的擺動運動；此時凸輪(2)轉動(推程運動)，與之配合的擺桿固結于主動鏈輪上，擺桿在擺動的同時帶動鏈輪轉動，以大臂作為載體，通過鏈條傳遞運動和動力，驅動從動鏈輪做逆時針?lè)较蛐D(zhuǎn)，帶動小臂桿(即第二關節)擺動(小臂與從動鏈輪固連)。當凸輪(1)近休止時，大臂停止，凸輪(2)繼續旋轉，當小臂轉至轉盤夾手處凸輪(2)進入遠休止階段，預制袋夾持動作結束后，凸輪(2)遠休止結束，凸輪(1)推程，大臂做逆時針擺動，凸輪(2)開始二次推程，繼續做逆時針?lè)较蛐D(zhuǎn)，以便末端執行器繞開轉盤機夾，避免與之干涉，凸輪(2)二次推程結束立即進入回程階段，小臂做順時針旋轉。當凸輪(1)推程結束進入遠休止階段時，大臂停止擺轉，凸輪(2)繼續做順時針轉動，當其開始近休止時，機械手重新夾袋，重復作業。兩個(路徑)傳動協調配合，預制袋被夾持在取袋器夾上，實現取袋、送袋、夾袋動作。

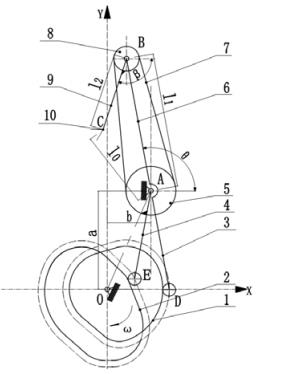

給袋式包裝機取袋機械手機構簡圖
