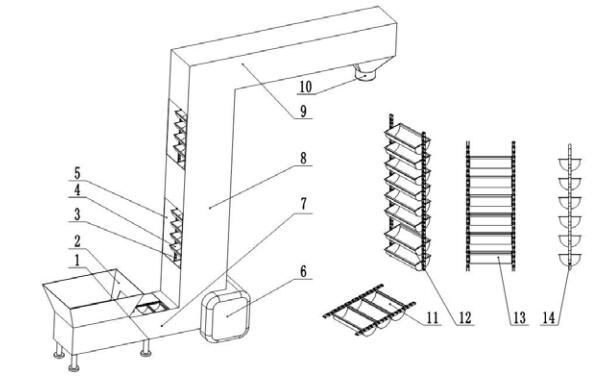

1-機座 2-儲料器 3-環鏈 4、11~14-料斗 5-檢視口 6-驅動裝置 7、8、9-送料系統 10-料口

 給袋式包裝機斗式提升機結構示意圖

根據給袋式包裝機的的包裝工藝與物料的特性，斗式提升機選用重力式卸料，流入式裝料，牽引件為低合金高強度圓環鏈，經適當?shù)臒崽幚砗?，具有很高的抗拉強度和耐磨性，同時采用了組裝式鏈輪，有較高的連接強度。斗式提升機結構示意圖如圖所示，其工作原理：深斗式料斗固連在提升機的牽引構件(環鏈、鏈輪)上，料斗等和牽引件在物料輸送系統-提升機的首尾之間環繞，這樣便構成了閉合輪廓。驅動裝置提供動力與運動，使得提升機運轉，它與機座相連。物料從儲料器(振動臺)流入料斗，料斗由下部輸送系統經由中間段向上提升至上段送料系統，并在料口處實現卸載，從而實現在水平與豎直方向內送料。
