給袋式包裝機熱封與整形機構的設計
發布時間：2020/10/29 13:48:44
修改時間：2022/8/23 16:20:01
發布者：溫州裕東
聯系電話：15858518818
關鍵詞：
描述：
給袋式包裝機熱封與整形屬于包裝作業的收尾工序，這兩個機構決定了最終包裝產品的外觀質量。由熱封與整形工藝可知，熱封機構與整形機構原理相同，熱封機構采用板式熱封，整形機構采用壓板式整形，壓板上有花紋，使得封合后的封口形狀美觀而且質量好。兩者區別在于熱封機構有溫度控制，而整形機構只是冷壓作業。
機構示意圖如圖所示，熱封機構的作業由 PLC 系統控制，氣缸作為動力源，帶動齒輪和排氣夾板動作，齒輪轉動驅動對稱齒條移動，使得兩熱封板相向運動進行熱封，排氣夾板用于排氣。熱封板采用聚乙烯封合壓板，壓板上有加熱管，提供熱源給壓板，使得溫度控制在一定范圍內，保證熱封效果。排氣調節主要用于排除包中多余的氣體，可根據實際需要通過調整物料與排氣板之間的距離調節排氣余量。同時，可在 PLC“手中操作”界面中點擊排氣按鈕，手動觀察排氣位置調節是否正常。對于不需要排氣的包裝可在 PLC 中關閉。

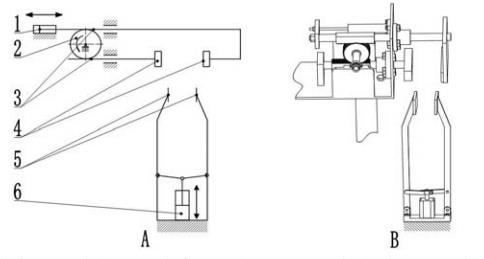

1-熱封驅動氣缸 2-齒輪 3-齒條 4-熱封板 5-排氣夾板 6-排氣裝置氣缸
排氣與熱封機構(A-機構簡圖，B-結構視圖）
本文由網絡轉載，僅供給袋式包裝機愛好者研究學習，若涉及侵權，請聯系客服刪除。
