給袋式包裝機整體結構布局
發布時間：2020/10/31 14:22:38
修改時間：2022/8/23 16:20:01
發布者：溫州裕東
聯系電話：15858518818
關鍵詞：
描述：

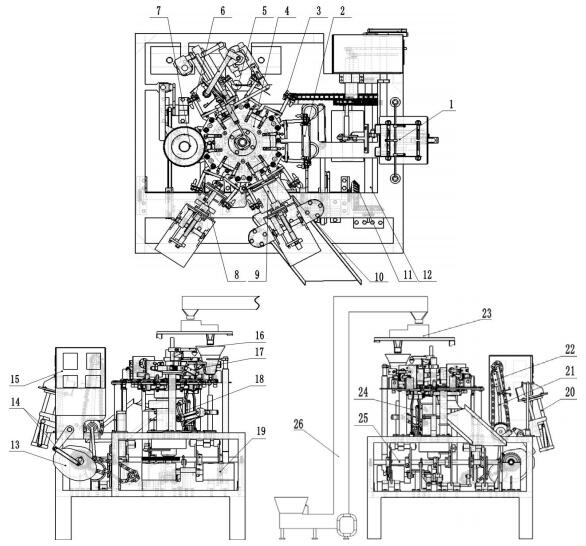

依據總體方案設計的給袋式包裝機整體結構布局如圖
1-儲袋裝置
2-第一工位夾袋裝置
3-打碼裝置
4-六工位轉盤裝置
5-撐袋機械手
6-開袋、撐袋裝置
2-第一工位夾袋裝置
3-打碼裝置
4-六工位轉盤裝置
5-撐袋機械手
6-開袋、撐袋裝置
7-放料及振動裝置
8-熱封裝置
9-整形裝置
10-轉盤凸輪機構
11-錐齒輪組
12-主軸
13-聯動凸輪
14-儲袋器升降機構
15-控制系統
16-吹氣裝置
17、18-開袋裝置
19-真空泵
20-導桿
21-機械手大臂
22-機械手小臂及取袋器夾
23-電子秤
24-排氣裝置
25-六凸輪傳動參考主軸
26-送料系統
9-整形裝置
10-轉盤凸輪機構
11-錐齒輪組
12-主軸
13-聯動凸輪
14-儲袋器升降機構
15-控制系統
16-吹氣裝置
17、18-開袋裝置
19-真空泵
20-導桿
21-機械手大臂
22-機械手小臂及取袋器夾
23-電子秤
24-排氣裝置
25-六凸輪傳動參考主軸
26-送料系統
