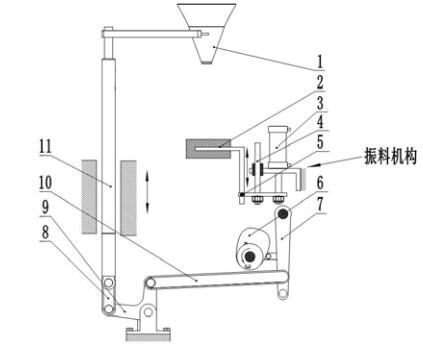

如下圖：給袋式包裝機充填放料機構方案所述，選用稱重式電子計量裝置配合充放料機構作業。充填放料機構示意圖如圖 3.11 所示，升降凸輪轉動，驅動擺桿擺動，經中間連桿(8、9、10)動作，使得連桿(11)做升降運動，與之固結的料斗也做升降運動。放料作業由PLC 控制，前面所說的自檢功能由綁縛在撐袋機械手上的自檢裝置實現。放料結束后，料斗上升，保證轉盤部件的正常作業，避免與之干涉。該機構中有一個輔助機構，即振料機構，由 PLC 系統控制，氣缸動作，帶動振料棒沿導向棒滑動軌道方向升降，實現振料功能。振料機構適用于蓬松類物料，使其容易充填更多物料同時也更易于封口，使封口更平整、美觀。對于味精、米等物料則不需要振動，由其自身重力就可以充實，因此，振料機構是一個選配機構。
