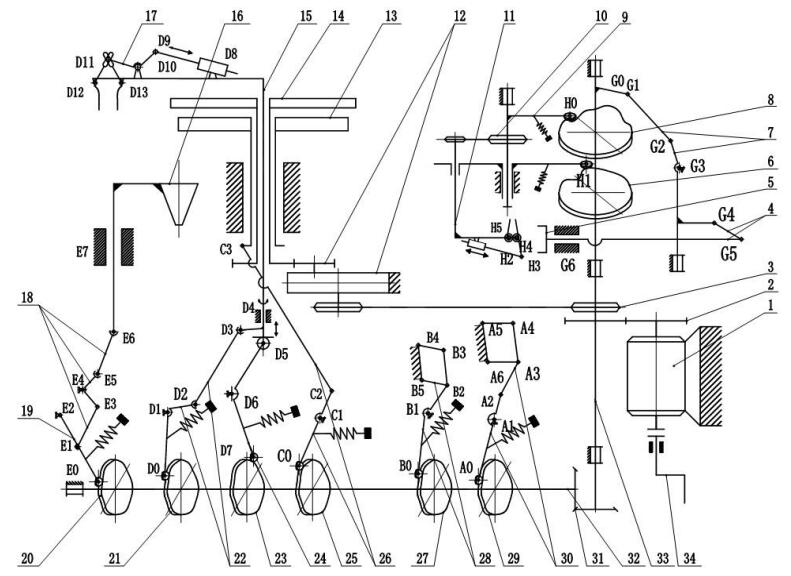

全自動給袋式包裝機總體方案示意圖

全自動給袋式包裝機的總體方案示意圖如圖所示。主電機轉動，經齒輪組傳遞動力和運動于主傳動軸，然后分路傳動(原理同圖 3.1)。參考主傳動軸旋轉帶動六個凸輪旋轉，升降凸輪帶動漏斗的升降連桿組動作，實現料斗的升降作業；撐袋機構旋轉凸輪旋轉，通過連桿組實現撐袋臂往復轉動作業；升降凸輪帶動升降連桿擺動，實現撐袋臂往復升降作業；主轉盤旋轉凸輪轉動，經連桿組帶動主轉盤凸輪旋轉，以配合六工位轉盤作業；放袋凸輪轉動，通過連桿組使得機夾張開，將成型包裝袋放開；同理，機夾開合凸輪與連桿組協調配合，使機夾張開并夾袋。另一路動力和運動主要作用于包裝作業核心位置-六工位轉盤裝置，主傳動軸通過鏈輪組將運動和動力傳遞給間歇分度機構及齒輪組，帶動轉盤旋轉。第三路上，主傳動軸直接將動力和運動傳遞出去，帶動大臂旋轉凸輪轉動，實現大臂擺動；同時，帶動小臂旋轉凸輪及其連桿動作，經鏈輪組使得小臂及夾袋機構擺動；送袋連桿組動作，實現儲袋器的升降作業。
