給袋式包裝機總體方案設計時，要求給袋式包裝機的總體結構簡單緊湊、加工和操作方便，便于總體布局，因此要綜合考慮機構的使用性能和環境、設計制造能力、生產成本等諸多因素。選擇設計驅動機構時，要嚴格分析每一動作的運動規律和調節范圍，還要分析各驅動機構的運動速度和精度，如果包裝作業過程對機構的運動速度和運動精度要求較高，則不宜采用氣壓、液壓傳動；如果情況允許，可以選擇組合機構來實現復雜包裝作業。

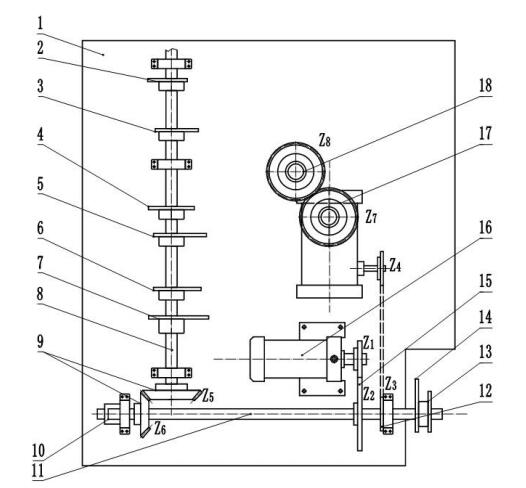

全自動給袋式包裝機動力傳動系統俯視圖

1-機架

2-加料旋轉凸輪

3-撐袋旋轉凸輪

4-撐袋升降凸輪

5-轉盤旋轉凸輪

6-放袋凸輪

7-機夾開合凸輪

8-參考主傳動軸

9-錐齒輪組

10-旋轉編碼器

11-主傳動軸

12-鏈輪組

13-送袋凸輪

14-給袋凸輪

15-齒輪組

16-主電機

17-間歇式分度機構

18-轉盤旋轉齒輪

傳動系統設計是包裝機總體方案設計的重要部分，傳動系統圖如（全自動給袋式包裝機動力傳動系統俯視圖）所示。給袋式包裝機的動力和運動主要是由調頻電機(主電機)供，主電機將動力和運動經過減速器變速后輸出，通過直齒輪組的齒輪 Z1、Z2 減速機構傳遞給主傳動軸，從主傳動軸分路為三個傳動路線，其中一路由錐齒輪組的齒輪 Z5、Z6 將動力與運動傳遞給參考主傳動軸，即六凸輪組合裝配軸，實現六工位包裝作業動作。另一路通過鏈輪組將動力與運動傳遞給間歇式分度機構，再傳遞給轉盤轉齒輪，實現轉盤間歇式分度轉動作業。第三路直接傳遞給送袋與取袋機構的聯動凸輪組的凸輪，實現儲袋器的升降動作和取

袋機械手的取袋、送袋作業。傳動系統是包裝作業過程中運動和力的傳遞載體，是根據包裝需要而設計,用以執行機械運動。

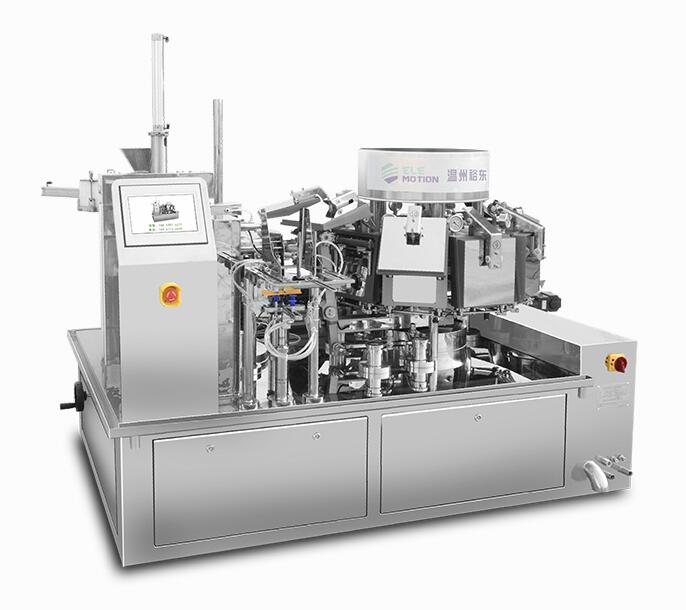

今日推薦給袋式包裝機：
