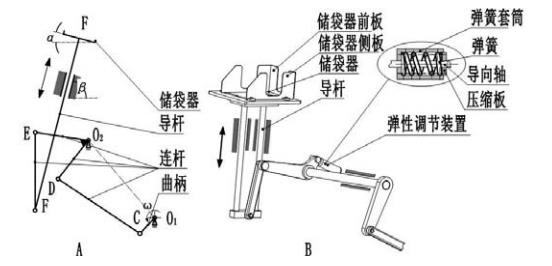

預制袋送袋機構(A-機構簡圖，B-結構視圖)

  由圖可知機構的工作原理。主軸轉動，帶動曲柄繞 O1 點旋轉，曲柄驅動四連桿機構動作，實現導桿即儲袋器的升降作業。為適應不同預制袋的規格，可通過調節儲袋器前板和側板的位置來實現。當儲袋器在取袋位置時，吸盤吸附預制袋，要保證吸盤(或預制袋)與機械手夾板在同一平面上，才能完成取袋；當預制袋被送到垂直位置時，要保證機械手夾板與機夾在同一平面上，完成送袋。放置預制袋時，一摞預制袋大約50~60mm 厚。由于吸盤的位置與儲袋器上升的極點位置不變，隨著包裝過程的延續，袋的摞厚度逐漸變小，為了每次都能夠吸附預制袋，設計了圖 3.3-B 中的彈性調節裝置。起初時，預制袋摞厚度較大，彈簧壓縮，保證不與吸盤發生剛性擠壓，保護吸盤；隨著厚度減小，彈簧緩慢恢復，始終保證預制袋可以到達吸盤吸嘴處，保證吸附效果。
