固體物料的形狀及性質較為復雜，通常有粒狀、粉狀、片狀、塊狀和不規則的幾何形狀等，具有吸濕性、飛揚性、吸附性和不易流動等物理化學性質．所以充填機多屬專用設備，種類和型式也比較多。固體物料的充填入袋、灌、盒和瓶等都有一個定量問題?，F(xiàn)有固體物料充填機上常用的定量方法有三種。即容積定量法、重量定量法和數量定量法。

（一）容積式定量充填設備

１．容杯式定量設備

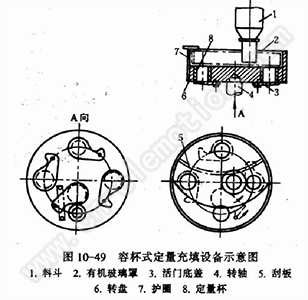

又可分為固定容杯式和可調容杯式，見圖10-49。物料由料斗１自由落人定量杯８內，高出定量杯８上平面的多余物料被隨轉盤轉動的刮板５刮掉。轉到充填工位時，頂桿打開定量容杯底部的活門。物料便落人容器，完成計量充填工作。

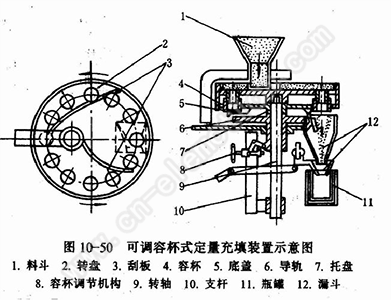

這種固定容積的定量裝置不能調整，需要改變定量時，只能更換定量容杯。圖10-50所示為可調容杯式計量裝置．它的定量容杯由兩個相配合的套筒組成，沿軸向改變兩個套筒的相對位置就能調節定量杯的容積大小?？梢允謩樱部梢宰詣诱{(diào)整兩套筒的相對位置，調整精度可達２％一3％ 。容杯計量速度每分鐘可達300—600次。

３．方形容器往復式計量設備 見圖10-５２，它有兩個可以調整容積大小并作往復運動的計量腔。當計量腔運動到料倉下方時，物料落人腔內。當計量腔運動到落料斗上方時，向容器充填，兩個計量腔輪流受料和充填。

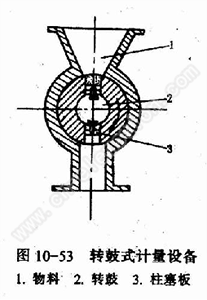

４．轉鼓式計量設備 見圖Ｉ0-５３，轉鼓２上有兩個圓形截面的空腔，通過柱塞板３可以調節容腔的大小，轉鼓２被帶動旋轉，在上部受料，下部充填。

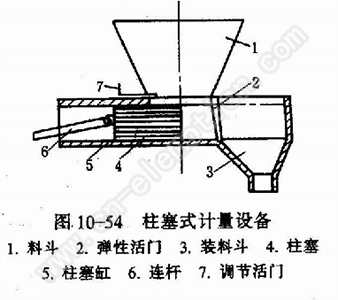

５．柱塞式計量設備 見圖１０—５４，柱塞４由連桿６帶動作往復運動，將一定容積的物料推人容器中。

（二）重量式定量充填設備  采用稱重方法對物料進行計量，而后裝人容器的設備。稱重設備一般由供料器、秤和控制系統三個基本部分組成。常用的秤有杠桿秤、彈簧秤、液壓秤和電子秤。有間歇式和連續式兩種稱重方式。

１．間歇式稱重充填設備  它可以稱凈重（先稱重后裝料），也可以稱毛重（先裝料后稱重）?？煞譃椋?

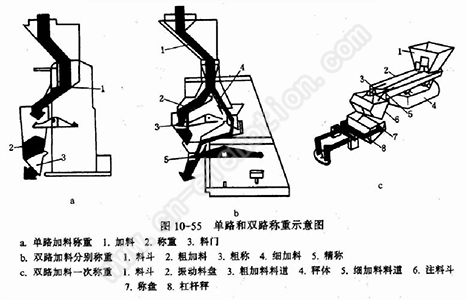

（１）單路稱重充填設備，又叫一次加料稱重設備見圖10-５５ａ所承，利用杠桿秤的原理，一次稱重和裝料，其計量精度較低，為了提高稱重精度，可由單路稱重改為雙路稱重。

（２）雙路稱重充填設備，又叫二次加料稱重設備，見圖10-５５ｂ所示，即由粗稱和精稱兩部分來完成，粗稱占全部重量的８０％一９０％，而剩下的１０％一２０％由精稱完成。

按下料方式不同，雙路稱重又可分為靠傾斜自重下料，如圖10-５５ｂ所示和靠振動下料如圖１0-55ｃ所示兩種下料方式。

雙路稱重裝置的工作循環一般為１０s左右，其最高速度不大于每分鐘３０次。
