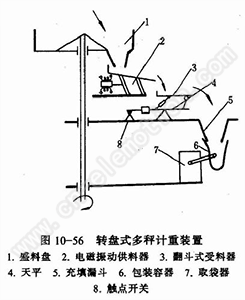

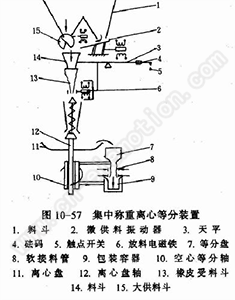

為了提高稱重速度，可采取如下措施：①將若干個天平秤安裝在一個等速旋轉的圓盤上，見圖10－５６所示，圓盤的轉速一般以５r/min為宜，這樣可以成倍地提高計量充填的速度；②集中稱重后再等分成若干份，進行充填包裝，如圖10－５７所示。



２．連續式稱重設備 如電子皮帶秤，其特點是計量速度快，能適應視密度變化大的物料的計量。常用的有如下幾種：

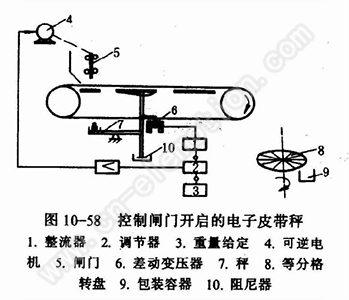

（1）控制閘門開啟的電子皮帶秤 如圖10-５８，物料在皮帶輸送過程中連續地流經秤盤，位于秤盤上面這段皮帶上的物料因視密度變化而發生重量變化，并將該變化通過傳感器，如差動變壓器６轉化為電量變化，并與給定值進行比較，再綜合放大后驅動執行機構，如可逆電機４，使控制閘門５升降，以調節料層厚度。在電子皮帶秤物料流出端的下方設置一個等速旋轉的等分格轉盤８。各分格在相同的時間內截取一般皮帶上的物料，然后投人包裝容器內。適當調節皮帶速度和等分格轉盤的速度，就能截取預定重量的物料進行充填。

圖１０—５９為控制皮帶速度的電子皮帶秤。當皮帶上的物料重量流量發生變化時，通過傳感器、計重調節器、測速發電機和調速電機調整皮帶的運動速度，從而使重量流量恢復到應有的數值。

圖10－60所示是既控制閘門又調節皮帶速度，從而達到調整物料重量流量并保持一個恒定值。

電子皮帶秤的計量速度為每分鐘20—200包，計量范圍為50—100ｇ／包，計量精度為士（1.5％一2％），適應的視密度變化范圍為±（10％一30％），秤感量＜0.5ｇ。

（２）螺旋計量秤  可分為速度調節式和重量調節式兩種型式，適用于流動性好的粉粒狀物料的計量。

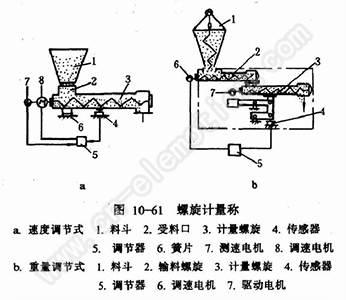

①速度調節式螺旋計量秤：見圖10－６1ａ，計量螺旋3可因物料重量的變化而繞簧片６轉動，并通過傳感器４和調節器５調整調速電機8的轉速，從而改變計量螺旋的轉速，以保證物料的重量流量不變．測速電機７將信號反饋給調節器進行比較。

②重量調節式螺旋計量秤：見圖１０－61計量螺旋３用同步電機７驅動，當物料重量發生變化時，通過傳感器４，調節器５，調整調速電機６的轉速，從而改變輸料螺旋２的轉速，以保證物料的重量流量不變。

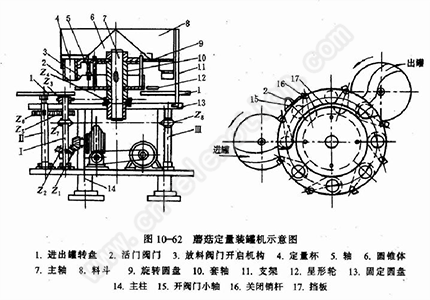

二、蘑菇定量裝罐機

裝料時，空罐在星形輪的作用下移動到定量杯的下方，當空罐碰到位置傳感器后，使裝在步進電機上的凸輪轉動，促使開閥門小軸１５上升，打開閥門，定量杯內的蘑菇即落人空罐中。當旋轉圓盤繼續轉到出罐處時，由于開啟臂接觸關閉銷桿１６，使閥門返回原來位置，再把閥門關閉，定量杯進到第二次裝料，而已裝好的罐體被出罐裝置送出機外。
