醬體食品如番茄醬、果醬、黃醬、巧克力、蛋黃醬和蜂蜜等的特點是粘度較大和流動性較差，因此常采用機械壓力法灌裝。

一、機械壓力式醬體灌裝機

機械壓力式灌裝機的種類比較多，常用的設備有如下幾種。

二、臥式雙活塞醬體灌裝機

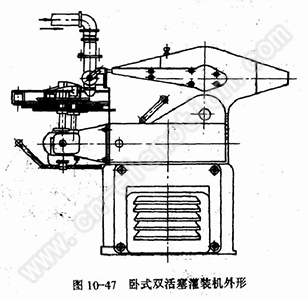

常用的臥式雙活塞醬料灌裝機，見由１０－４７，它由進出罐轉盤、定量罐、裝料閥門和傳動機構等組成。電動機通過三角皮帶輪、摩擦離合器帶動主軸轉動，同時通過鏈輪、齒輪和鐮形凸輪帶動定量活塞作水平往復運動，把醬料抽人雙活塞缸內?？展捱M(jìn)人連續旋轉的進罐轉盤后，沿軌道進人作間歇運動的裝罐轉盤，裝罐轉盤上裝有星形輪，使空罐能準確定位；出料間由曲柄連桿機構控制與定量雙活塞往復動作相配合進行開閉，把活塞缸內的醬料裝人空罐內，然后沿軌道通過旋轉的出罐轉盤送出，進人下道工序。

臥式雙活塞醬料灌裝機的關鍵設備是雙活塞定量裝料器，其結構見圖10－48。其工作原理為電動機通過三角皮帶輪、摩擦離合器帶動主軸７轉動。鐮形輪６隨主軸７轉動，從而推動框架上兩端滾子５，該框架由導板４、滾子５、調節活塞３及滑塊等組成。使導板框架作水平往復運動，同時也拉動活塞３在缸體２內作往復運動。主軸7還帶動拉桿圓盤14轉動，其上的滾柱１３撥動控制叉１５上的滾圈１２，使與控制叉連接的控制桿１６作往復運動?？刂茥UＩ６通過曲柄１８連接閥軸17，使閥軸在閥體1內作９０度轉動，與活塞配合進行灌裝。當需要改變活塞容量時，可通過調節螺桿9和調節螺母10來改變滑塊8的位置，從而改變活塞的行程，以達到醬料輸出的目的。
