（一）上蓋機  由瓶蓋的整理定向輸送裝置和壓蓋和旋蓋機構組成。

１．瓶蓋的整理定向輸送裝置其種類較多，其中比較常用的是凸輪式輸送裝置，瓶蓋在料斗中自動地完成定量和定向供蓋。

瓶蓋雜亂地放置在料斗中，定向機構在傳動機構作用下自動完成定向，然后進人輸送槽中排列整齊，并在凸輪的作用下，推動定量供送機構按照一定的工作節拍將瓶蓋送到指定的工位。

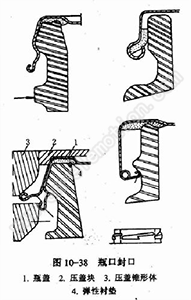

２．壓蓋和旋蓋機  壓蓋和旋蓋都是依靠壓緊彈性襯墊來實現密封的，瓶蓋的內表面都有一層彈性襯墊，依靠壓蓋機或旋蓋機將瓶蓋密封在瓶口上。

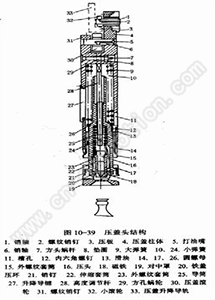

（1）壓蓋機構  主要由機座、回轉臺、壓蓋頭和傳動裝置等組成，其壓蓋頭是關鍵部件。

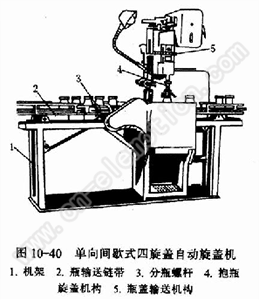

（２）旋蓋機構  圖１０-40是單頭間歇式回旋蓋玻璃瓶自動旋蓋機，它由機架１、輸送鏈帶２、分瓶螺桿３和抱瓶旋蓋機構４等組成。

旋蓋機的關鍵部件是旋蓋頭，它的種類較多，圖１０－４１為三爪式旋蓋頭。當瓶蓋從料斗到達旋蓋頭下面時，首先壓入由彈簧１和三個爪２組成的爪頭內，然后將灌完液料的瓶子送到旋蓋下面同一中心線位置，并被夾緊。

旋蓋頭的旋轉與下降運動經軸６傳入，通過彈簧４、球面鉸鏈３、摩擦片７，使橡皮頭８緊壓在瓶蓋上，并依靠摩擦力將四旋瓶蓋旋緊在瓶口螺紋上。達到一定旋緊力后再旋轉，則摩擦片打滑，從而防止因旋緊力過大而把瓶蓋擰壞。轉動螺釘５可以調節旋蓋頭位置的高低，以適應不同高度的瓶的旋蓋作業。

上蓋機可以是單獨的，也可以和貼標工序組合在一起構成壓蓋貼標聯合機。

（二）貼標機 它的種類較多，常用的有以下幾種。

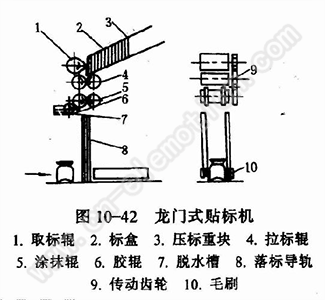

１．龍門式貼標機 見圖１０—４２，標簽儲存在標盒２中，被重塊３壓住，并沿斜面下滑。取標輥１不停地轉動，將標簽一張一張取出，向下通過拉標輥４、涂抹輥５，涂以膠水，然后送人落標導軌８并保持著直立狀態。當瓶由輸送帶傳遞通過龍門即落標導軌時，標簽被瓶粘取帶走，再通過兩排毛刷１０之間的通道，被刷子撫平在瓶的表面。該貼標機只適用于粘貼寬度大致等于半個瓶身周長的標簽，過寬或過窄均不適用，一而且只能粘貼于圓柱形瓶身，生產能力每小時  1500—1800瓶，適用于中小型食品廠。

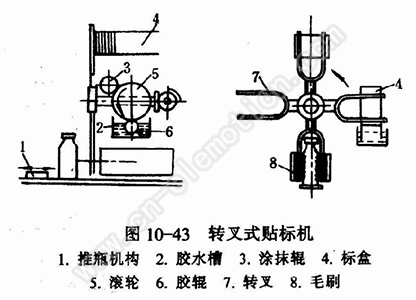

２．轉叉式貼標機  見圖 １０-4３，轉叉 ７作間歇式轉動，當其在圖示右方位置時，經膠水槽２中的膠輥６、滾輪工 、涂抹輥３的作用被涂上膠水。當轉叉轉到上方位置時，從標盒對中粘取出一張標簽。當轉叉轉到下方位置時，推瓶機構１將瓶推過轉叉叉口，再通過毛刷８將其粘附在瓶身上。

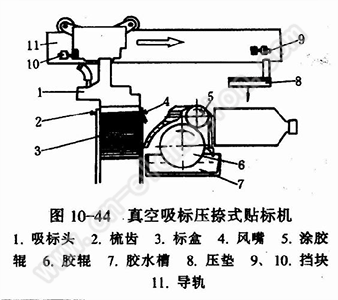

３．真空吸標壓捺式貼標機  見圖１０-4４，由真空吸標頭１、標盒３、涂膠輥５和膠輥６、壓墊8和導軌１１等組成。吸標頭沿導軌左右移動，并由緩沖擋塊９和１０限位。當吸標頭位于左端位置時，接通真空，依靠真空吸力從標盒中吸取一張標簽。為保證每次只吸一張，在標盒上部設有風嘴４和梳齒２。取標后吸標頭向右移動，移動過程中膠輥６和涂膠輥５向標簽涂膠。當遇擋塊９時，停止移動，并且下降，把標簽送到瓶上。斷開真空，標簽貼到瓶上，吸標頭返回，隨后壓墊８下降，由附有橡膠的壓墊把標簽壓捺瓶上。該貼標機生產能力每小時2400瓶，且適應性較強。

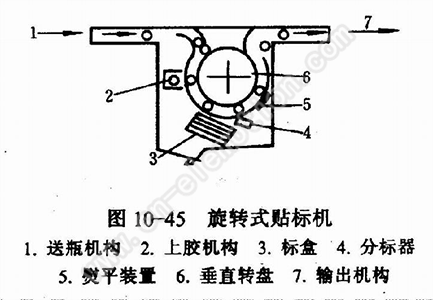

４．旋轉式貼標機  它由送瓶機構、垂直轉盤、上膠機構、標盒和熨平裝置等組成，見圖10-45，當轉到一定位置時分別完成上膠、貼標、熨平等工振然后被輸送帶送出。

此外，還有真空轉鼓式等其他類型的貼標機，在食品生產中得到應用。
