（三）負壓灌裝（又稱真空灌裝）它是在低于大氣壓力的條件下進行灌裝，即先建立容器內的真空，然后靠液體的自重或靠液料箱與容器問的壓力差進行灌裝?？煞譃閱问液碗p室兩種負壓灌裝方法。

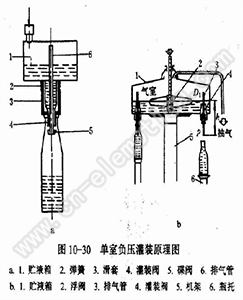

１．單室負壓灌裝 。貯液箱１內的液面由浮閥２保持一定高度，液面上部空氣由真空泵抽走，形成一定的真空度。排氣管３的上口要高出液面。當空瓶上升與灌裝閥４接觸，使瓶密封，并打開氣閥，使瓶與貯液箱上部接通，瓶內形成真空。瓶繼續上升，滑套壓縮彈簧，打開下液閥門（灌裝閥），液料靠自重從排氣管周圍流人瓶內。當液面封閉了排氣管下口并略高出一些時，瓶內液面停止上升，此時液料繼續進人排氣管，直到與貯液箱的液面等高為止。

當灌滿液料的瓶下降時，下液閥門自動關閉，排氣管內的液料被吸回到貯液箱，瓶內液面高度由排氣管下口位置決定。該灌裝方法的灌裝速度緩慢，而且整個液面都是擴散面，揮發較快，因此不適于灌裝芳香性液料。

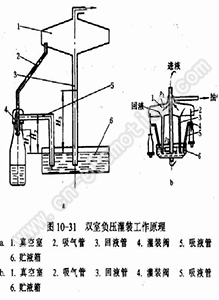

２．雙室負壓灌裝 其特點是貯液箱和真空室分開，中間用真空指示管，又叫回液管連接。

貯液箱６和大氣相通，并保持一定液面高度。真空泵抽取真空室內空氣，并保持一定的真空度。吸液管５一端插人貯液箱６，另一端通灌裝閥４。另一根吸氣管２，一端通真空室１，一端通灌裝閥４。當空瓶上升接觸灌裝問使瓶口密封，于是吸氣管接通空瓶和真空室，瓶內形成真空。當真空度達到使回液管內的液面高度超出吸液管高度時，在壓差作用下進行灌裝?？掌垦b滿后，液體還要沿吸氣管上升，直到與回液管液面等高為止。滿瓶下降，吸液管中的液體直接流回貯液箱，吸氣管中的液體被吸進真空室，經回液管流回貯液箱。

該灌裝方法的特點是灌裝速度快，揮發面小，適用于灌裝芳香性液體，但設備的結構較復雜。

（四）虹吸灌裝法 它是一種古老的和傳統的灌裝方法，其基本工作原理見圖10－32。先用泵或者高位料箱向貯液箱２供料，并保持一定的液面高度，灌裝頭８經虹吸管６（或３）與液體閥５相連。工作前，先將虹吸管內充滿液體，當虹吸管處于非灌裝位置時，如圖右側位置，液體閥５關閉以防里面的液體流出。當灌裝頭由曲線板控制下降，處于灌裝位置時，如圖左側位置，灌裝頭壓緊瓶口，液體閥５被打開，于是液料由貯液箱經虹吸管流人瓶內。當瓶內液面與貯液箱液面等高時，停止灌裝，而后灌裝頭上升，關閉液體閥，完成一次灌裝。

該灌裝方法的特點是設備結構簡單，操作方便，但灌裝速度較慢。
