翻領成型器具有內外曲面,薄膜與它相對運動時,可強制薄膜按其內外曲面形狀變成。使平張薄膜逐漸卷曲成圓筒狀,要求該成型器在拉膜時使薄膜不產生縱向與橫向拉伸變形,而且使薄膜與成型器之間的摩擦阻力盡量小,不跑偏、不卡塞,制出外形平整美觀,符合尺寸要求的袋。

以加料管截面形狀不同可分為圓形及方形截面料管的翻領成型器。這里介紹用解析作圖法作成型器領口交接曲線的方法,一但有了領口交接曲線,無疑對于成型器的設計制圖,薄板放樣,成品檢驗將帶來許多有利之處。在本設計計算中假定:包裝材料走上成型器被卷曲前先在同一平面內,材料的張緊變形,包裝材料的厚度,成型器與加料管之間的間隙均可忽略不計；計算中暫不考慮枕式袋的搭接,對接封口縫的尺寸。

圓形料管翻領成型器

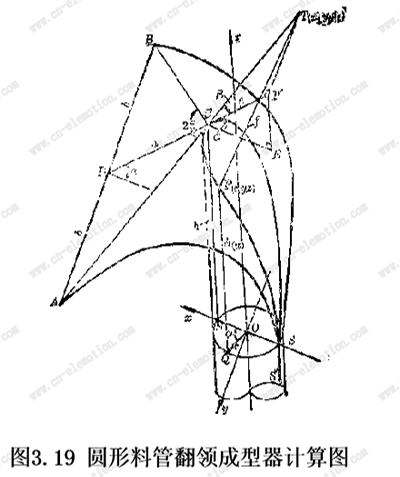

圖3.19是這種成型器的計算圖,以圓形料管的軸線oz為軸,取直角坐標oxyz，則料管與xoy平面相交的截交線是以r為半徑的一個圓,圖中直線AB是包裝材料從最后一根導輥引出后與成型器的接觸線,ABC構成平面等腰三角形,它與xoy平面的夾角為α,D是AB的中點,故∠ACD=∠BDC=β,ACS與BCS構成兩側的兩個對稱曲面,SCS為成型器領口交接曲線,S是該曲線的最低點,位于x軸上,C為該曲線的最高點,它在xoy平面上的投影是N點,且在x軸上。

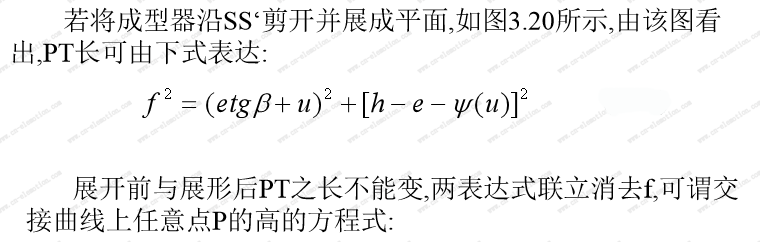

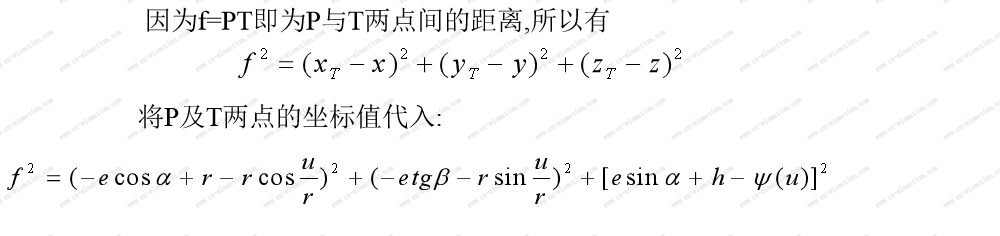

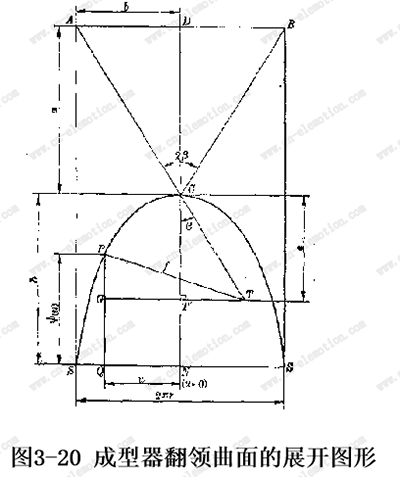

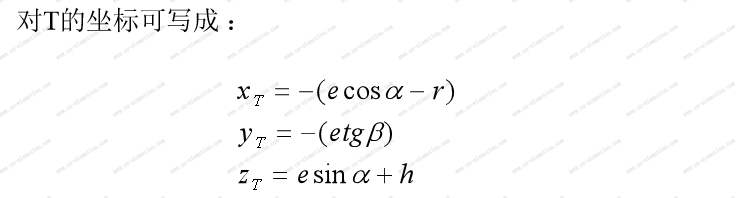

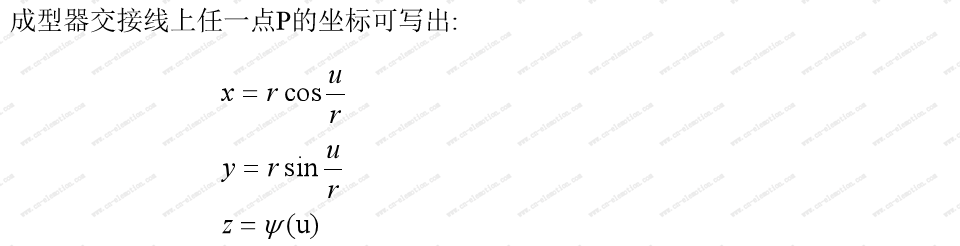

為推導計算上的需要,使AC延長至T點,DC延長至T',作T'E平行于ox軸,TT'平行于oy軸,CE平行于oz軸,由此得∠CET'與∠CT'T均為直角,且三角形CT'T與三角形ABC在同一平面上,三角形CET'在xoz平面上,P是領口交接線上任意一點,連PT,令PT=f,CT'=e,P點在xoy平面上的投影為Q點,弧長NQ=u,P點的高即為交接線的函數,C點是的中點,C處的高CD=h。

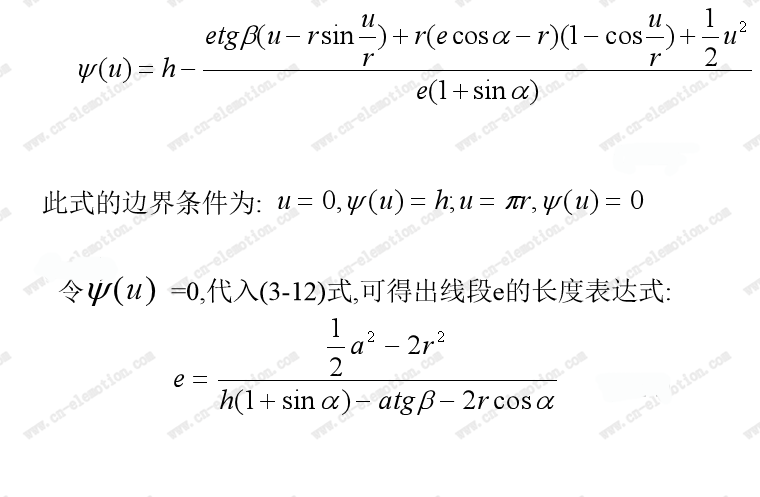

由此可見,設計中若能首先確定料管半徑r,翻領三角形ABC的頂角之半β、翻領的后傾角α及成型器領口交接曲線的最大高度h,則e值可以求得,再利用式(3.12)算出與每一段弧長U對應的在交接曲線上各點的高度,便不難連出領口交接曲線。

參數r、β、α、h的確定必須滿足包裝工藝上的要求,分述如下。
1.圓形料管的半徑r
設:a為折后的包裝空袋寬度,則2a=2πr,所以
b.翻領的后角α
與三角成型器安裝α角一樣,α角度大則薄膜通過成型器的成型阻力亦大,但結構尺寸小,包裝機總體尺寸就緊湊,α角度小則相反,生產實踐中翻領成型器的后傾角α取用范圍較大,在0°~60°之間。
c.翻領三角形平面的形狀尺寸
由圖3.19中可見,三角形ABC的形狀尺寸由三角形底邊AB和高CD或頂角∠ACB來決定,底邊AB=AD+DB=2a與袋子的尺寸有關,DC是包裝材料在三角形平面上的長度,三角形成型器設計中曾假定DC=b,這三角形平面從導輥到成型器最高點C開始翻折成型之前用來引導及承載包裝材料的。b的長短反映了引導面的大小,b太短起不了引導與承載薄膜的作用,造成薄膜在交接曲線附近成型阻力過大,易拉伸變形,b太長又導致成型器結構不緊湊,且不一定全能用來承載薄膜,反而因引導面的過大而增加了薄膜與成型器表面間摩擦面長度,設計中建議取b=h。

則：

d.領口交接曲線的最大高度h

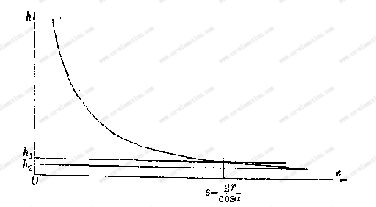

領口交接曲線是一條空間曲線,它的最低點到最高點之間在z軸方向的距離稱為最大高度h。對某一既定r、α和β參數的翻領成型器,它的領口交接線最大高度h與線段的長度具有函數關系,參見式(3-14)當e值由0→∞變化時,h則由較大值逐步變小,起初h隨e的變化較大,隨后h隨e的增加變化越來越小,以至趨向一定值。h與e的關系如圖3.21所示。

由此可見,圖3.21上線段e的長短直接關系到交接線最大高度h的大小,當e值取得較大時,h較小,成型器較矮,但使包裝材料在成型時變形急劇,成型阻力較大,不利于制袋,當值取得較小時,h較大,成型阻力較小,但成型器較高,結構不緊湊。加料管懸壁越長,受力情況惡化,這給制造及使用都帶來困難。

圖3.21 h-e關系曲線

為了不使成型器過大,h通常在h2計算值附近取整數。
