象鼻成型器可看作是在Ｕ型成型器的設計基礎上,結構方面作了一些修改而形成的,它的安裝角α比三角形及Ｕ型成型器都要小得多,它的成型阻力比較小,而制同樣的一個袋,成型器結構尺寸倒要大得多。象鼻成型器設計時建議按α＝5°~12°選用三角形板的安裝角,并計算三角形頂角2β值,根據所制作空袋袋寬a計算三角形板的高b。按Ｕ形成型器的設計方法找準圓弧槽裝接位置L,并取用圓弧部分半徑Ｒ=(0.1~0.2)a。

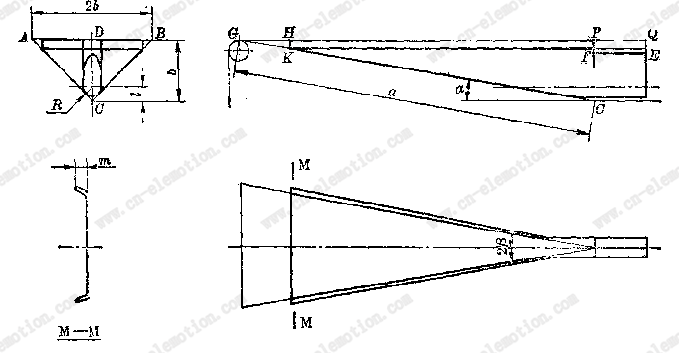

象鼻成型器的形成還需加裝薄膜護邊,以利控制包裝材料跑偏,常取護邊寬HK=m=10~20mm。見圖3.18所示。實際使用中又截去三角形板的GHK部分,減少成型器尺寸,在原三角形板的底邊G處設置一薄膜導輥,讓包裝材料經這一導輥后直接拉上成型器的M—M截面處。

在圖3.18中右端U型槽處,應截去PQEF部分,其中應使PQ>2r、QE>m。

其中:r—縱封輥回轉半徑,m—所選定的護邊寬度尺寸。
