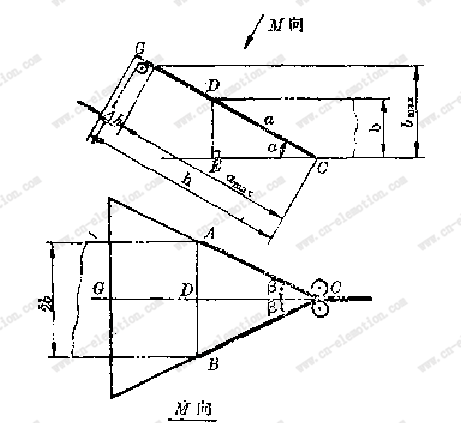

三角形成型器使平張薄膜對折成型的過程如圖3.16所示。

圖3.16 三角成型器折疊成型示意圖

在直角三角形DEC中,DE=a,DC=b,所以有:

在直角三角形ADC或BDC中:AD=DB=a, DC=b,所以有：

對既定的三角形成型器和一定的空袋尺寸,a/b是一個定值,所以有如下關系：

即：

由此可見,三角形成型器的頂角與安裝角有相互制約的關系,而β值的大小關系到三角形板形狀尺寸,所以一定的安裝角必對應著一定形狀尺寸的三角形成型器,否則會影響成型器正常制袋。

在生產實踐中,三角形頂角2β值是加工后得到的,而安裝角α可通過一定結構,并加以調試來保證。故最好α值是一個容易測量的整數,設計中通常是選定α后,再用關系式來求解β值。

安裝角α實質上就等于三角形成型器在頂角附近薄膜運動的壓力角,α角越大就表示壓力角越大,薄膜翻折所受阻力也就越大,壓力角太大時,薄膜在受力翻折中容易產生拉伸變形,嚴重的甚至撕裂或拉斷。壓力角小時,成形阻力就小,但壓力角太小,致使結構不緊湊。

根據壓力角及結構尺寸間的關系,三角形成型器安裝角的選擇范圍為α=20°~30°由此可見,β角最適宜的角度不大于30°。所以,通常三角形成型器采用頂角2β<60°的等腰三角形,取極限時,則呈等邊三角形。

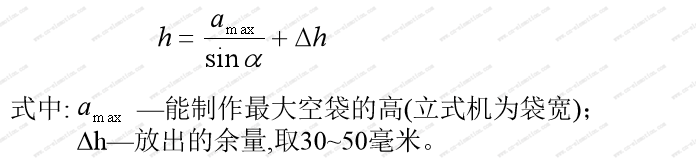

決定三角形成型器的尺寸除頂角外,還有三角形板的高h(yuǎn),它和制袋的最大尺寸有關:

2.Ｕ形成型器

Ｕ形成型器可看做是在三角形成型器的三角形板上裝接了圓弧導槽及薄膜導板并用圓弧過渡后得到的。三角形板安裝角α＝20°~30°,設裝接的圓弧導槽的圓弧半徑為Ｒ,如將Ｕ形成型器展開成平面,它與薄膜寬度2a相當,否則說明成型器在某處多了或少了一塊,為此Ｕ形槽與三角形板的裝接部位有一定位置要求,它以圓弧槽中心線與三角形板的頂點C間距離用L來表示。

若滿足上述成型器展開平面寬度處處為2a,則圓弧槽中心線裝接位置應有:

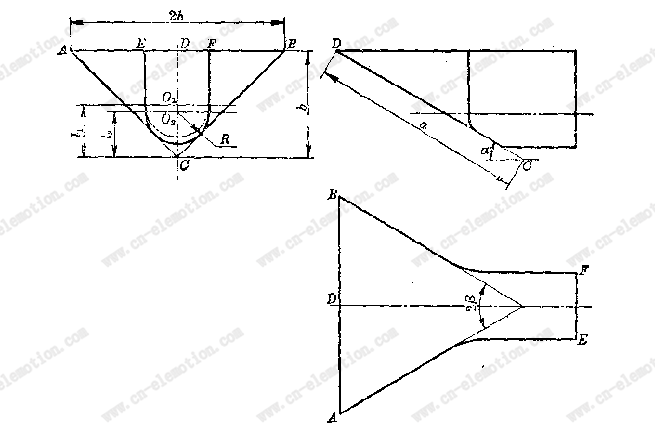

但這時圓弧槽與三角形板的邊線并不相切,也就難以裝接,要相切只有使，見圖3.17所示。

式中: R—U型槽圓弧部分的半徑,可根據工藝上需要來取值,亦可按R=(0.1~0.4)a推薦取用：a—空袋高度(立式為寬度)。
