自立袋式袋裝

1、尖頂角形袋制袋式袋裝機

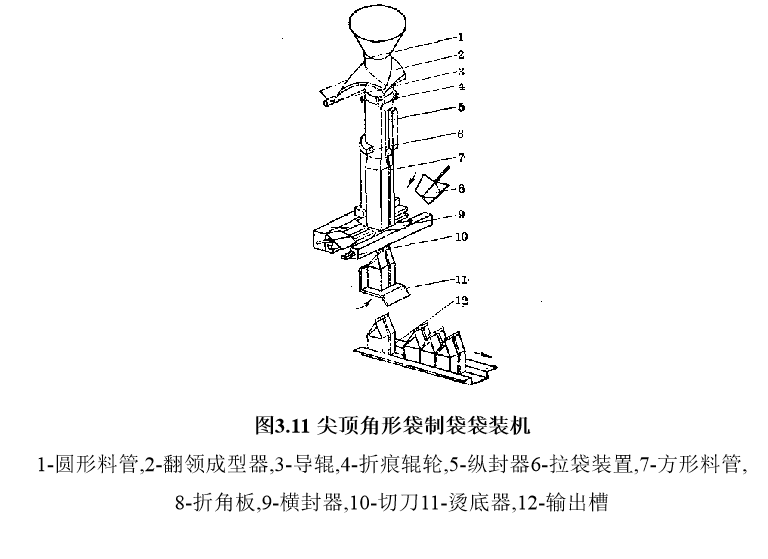

這類與圖3.2所示機型有許多相似之處,它是應用翻領式成型器制袋,薄膜經過成型器和四個均布的折痕滾輪,再經縱封器封合后成搭接圓筒狀,料管下端部分由圓形截面變成方形截面。如圖3.11所示折角板使兩端收口,橫封器橫封上、下兩道封口并切斷,燙底器將自立袋底部燙成平底。

2、塔形及立方柱形制袋式袋裝機

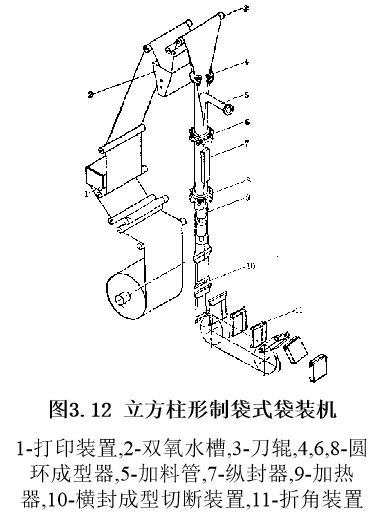

這種機型是間歇制袋裝填機,工作原理如圖3.12所示,主要用來包裝流質飲料,卷筒包裝材料經打印裝置和過氧化氫消毒液槽后,走上最后一道導輥被引導向下,在數次成型環的作用下,同象鼻成型器功能一樣,將平張包裝材料卷折成圓筒狀,包裝材料接縫在運動中經無菌空氣加熱,包裝材料通過最后一道成型環時,被壓合成縱封縫,流質物料由泵打入進料管引入圓筒狀袋內,無菌熱空氣在料管外進入折成的圓筒內可直達液面,液面上又有螺旋式加熱器,它即使材料內壁進行殺菌消毒,又使液面上形成無菌空氣層。

橫封及切斷在料面下進行,橫封裝置配置方式不同,就形成立方柱形與塔形包裝不同產品。

塔形包裝:上、下兩只橫封切斷器90°空間交錯,分別作上下及開合運動,完成各包裝物品的橫封及切斷。

立方柱形包裝：由兩對方角成型模具及橫封器在開合及上下運動的復合運動中將液面下的筒狀料袋向下拉動并成型封口和切斷,切斷后的半成品落在間歇運動輸送鏈內,在運動中完成摺角等工藝動作。
