三面封口扁平式袋裝

(1)三角形成型制袋式袋裝機

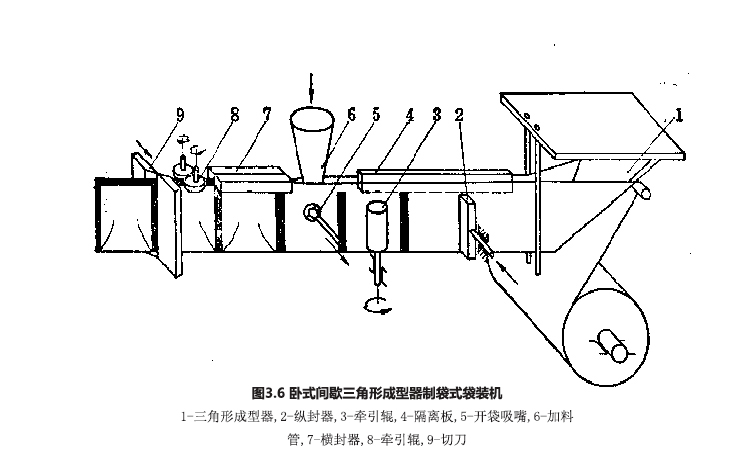

圖3.6所示為臥式間歇運動三角形成型器的制袋式袋裝機。對折后的薄膜上口有一塊隔離板,幫助袋口張開,薄膜料袋的間歇移動靠牽引輥間歇回轉帶動,制成開口向上的空袋后，可如圖所示先行裝填,而后橫封、切斷,也有空袋制成后先行分切交由帶夾持手的直線輸送鏈?zhǔn)介g歇回轉工序盤,在每次運動停歇的工位上進行裝袋、封口及卸料。

(2)U形成型制袋式袋裝機

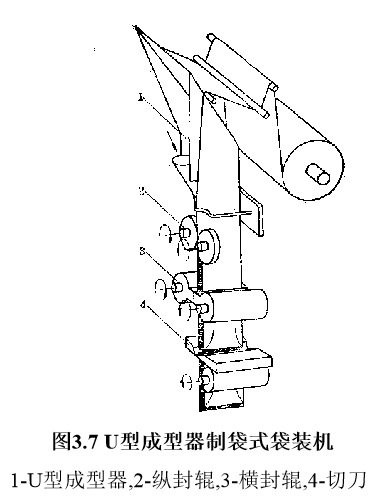

這類袋裝機見圖3.7所示,與圖3.6的機型在工作原理上基本相似,僅成型器形式不同而己。

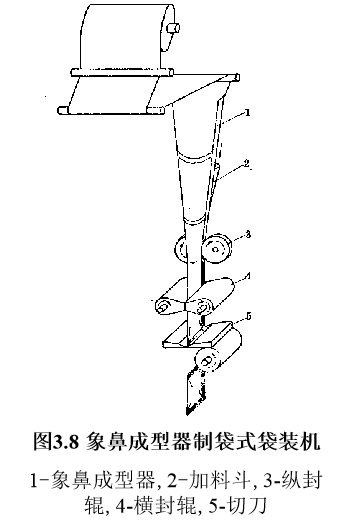

這類袋裝機如圖3.8所示,它與圖3.3所示機型極為相似,這里僅不等速回轉的橫封器的回轉軸線與縱封器回轉軸線相互是平行的導致成品不再是枕式袋,而是三面封口扁平袋。

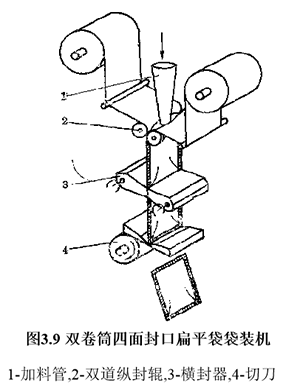

包裝袋形為四面封口扁平袋的制袋式袋裝機如圖3.9、圖3.10所示。圖3.9中,兩卷單張薄膜經導輥引至雙邊縱封輥,薄膜成對合筒狀。

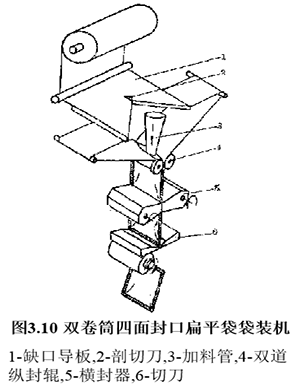

圖3.10中是單卷平張薄膜經在三角形缺口導板1的缺口尖端處有刀片2將運動著的薄膜中央剖切為二片，并經此導板分成兩路,再往下先對合縱封,再裝料,而后橫封、切斷。
