枕式袋裝機的結構及工作原理

1.象鼻成型制袋式袋裝機

圖3.2所示是立式、連續運動制袋式袋裝機,可完成縱縫對接封合,裝填封口及切斷工作。全機除計量裝置外,還由象鼻成型器、勻速回轉的輥式縱封器、不等速回轉的橫封器和回轉切刀等組成,單張卷筒薄膜經多道導輥和光電管被引入象鼻成型器,將薄膜卷折成圓筒狀,被連續回轉的縱封輥加熱加壓熱封定型,包裝料袋自上而下的連續移動,就是這縱封輥連續回轉牽引薄膜的結果。橫封器不等速回轉,分別將上、下兩袋的袋口和袋底封合,縱封器的轉軸軸線與橫封器回轉軸線成空間垂直,因而獲得枕式袋,被包裝物料經計量裝置計量后由導料槽落入袋內,封好口的連續袋由下面回轉切刀與固定切刀接觸時切斷分開。

2.翻領成型制袋式袋裝機

圖3.3所示是立式、間歇運動的翻領成型制袋式袋裝機,可完成制袋、縱封(搭接或?qū)?、裝填、封口及切斷等工作。平張卷筒薄膜經多道導輥引上翻領成型器,由縱封器封合定形,搭接或?qū)映蓤A筒狀,以計量裝置計量后的物料由加料斗通過加料管導入袋底,橫封器在封底同時拉袋向下,并對前一滿袋封口,又在兩袋間切斷使之分開,全機各執行機構的動作可由機、電、氣、液配合自動完成。

3.筒形袋袋裝機

圖3.4所示,這是一種間歇式轉盤形包裝機,這類包裝機采用筒狀卷料薄膜作包裝材料,每次先封底縫,然后再切下作為包裝袋,并交間歇回轉工序盤上的夾持手將包裝袋從一個工位移向另一個工位,完成裝料、整形、封口等工序。其中圖3.4是帶有筒狀薄膜開袋器的袋裝機,它能先開袋后夾持,再被封底縫,這類機型在國內外較稀少,但開袋形式十分獨特。使用較廣的是圖3.5所示的機型,它往往是先封底縫、切斷、再被夾持,然后開袋,裝填物料、封口等,這種機型與立式或臥式直線型袋裝機相比,在工位動作的設計安排上,靈活性可以較大,對一些難裝或多種物品要裝入的袋裝產品,它的適應性特別強。

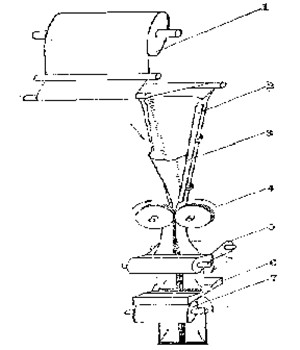

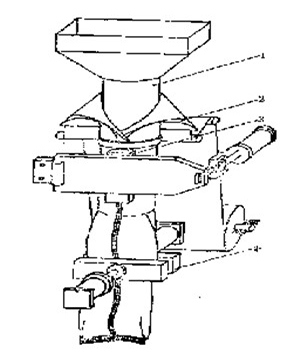

圖3.2 象鼻成型器制袋式袋裝機                                       圖3.3 翻領成型器制袋式袋裝機
1-卷筒薄膜,2-象鼻成型器,3-加料斗,4-縱封輥，                1-加料管,2-翻領成型器,3-縱封輥,
5-橫封輥,6-固定切刀,7-回轉切刀                                    4-橫封輥

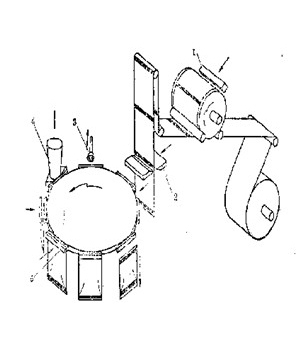

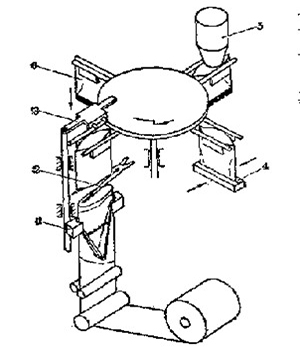

圖3.4 筒形袋機械開袋式袋裝機 圖3.5 筒型袋袋裝機                     圖3.5 筒型袋袋裝機

1-開袋器，2-切斷刀，3-拉袋手，4-封底器，                1-封底器,2-切刀,3-開袋吸嘴,4-加料斗,

5-裝袋，6-封口與卸袋                                  5-封口
