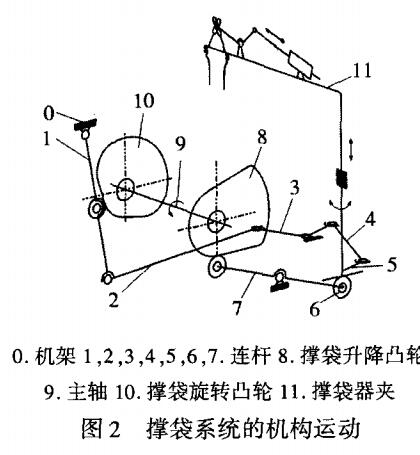

根據給袋式包裝機的結構特點及空間位置要求 。確定了撐袋系統的機構運動簡圖。由圖可知 ，機構包含3個簡單的封閉型機構 ：機架 0與連桿1，2，3以及機架0與連桿 3，4，5組成的串聯空間四桿RSSR型曲柄搖桿機構，機架與連桿 5，6，7組成的四桿 RRLP型機構。當主軸9回轉時 ．固定在 同一主軸 9上 的凸輪 8，10同時旋轉 ，分別帶動擺桿 1，7按指定的運動規律往復擺動 ，擺桿作為凸輪機構 的輸出件，同時作為連桿機構的輸入件。擺桿 1帶動空間封閉型 0-1-2-3-0機構運動 ，連桿 3帶動封閉型0-3-4-5-0機構運動 ，從而實現撐袋器夾 11的往復旋轉。擺桿 7帶 動封閉型 0-7-6-5機構運動 ，從而實現撐袋器夾 11的往復升降。
