給袋式包裝機的模糊控制器工作基本原理是將輸入的數字信號經過模糊化變成模糊量，送入含有模糊規則的模糊推理模塊，經過近似的推理得出結論，然后被清晰化模塊變成清晰量，再輸出到下一級去調節被控對象，使其輸出滿意結果。

采用最基本的二維模糊控制結構，因?yàn)槠浣Y(jié)構簡單、應用廣泛，所以最具有代表性，適用于復雜系統。模糊自適應 PID 控制器以 e 和 ec 作為輸入，其中 e，ec 分別為每次稱量的實際量與設定值的偏差以及偏差變化率，利用模糊控制規則在線對 PID 參數進行修

改，其結構見圖 2，利用 PLC 的 PID 指令可調用該指令執行 PID 控制。

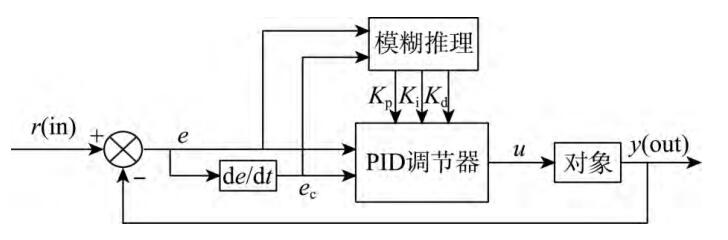

給袋式真空包裝機模糊自適應PID控制器機構圖
