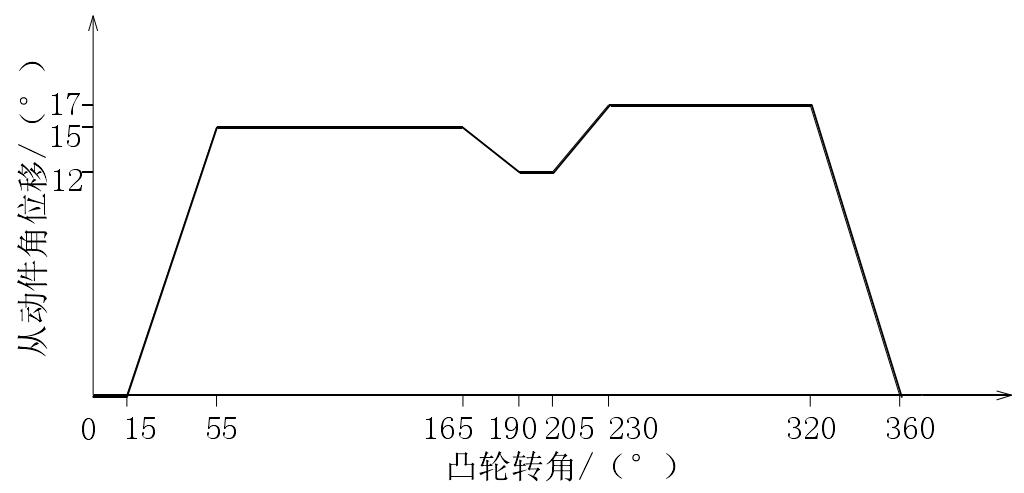

基于圖1所示給袋式包裝機的套袋裝置所處的位置進行描述，撐開凸輪機構從動擺桿需滿足如下運動要求:當凸輪轉過15"時，擺桿靜止，轉向齒輪機構使撐開凸輪機構所在平面逆時針轉動10°與豎直方向平行，撐袋支板探入已經開口的預制袋內。凸輪繼續轉過40°，擺桿擺動15°，使撐袋桿打開，袋口被撐開。凸輪再繼續轉過110°時，擺桿保持撐袋狀態，期間，轉向機構先帶動撐開機構順時針轉動90°，然后提升裝置將撐開機構提升距離h,套袋裝置完成套袋動作。凸輪繼續轉過25°，擺桿回擺3°，撐袋桿微微合攏，使撐袋支板與袋口脫離，準備退出袋口。凸輪再繼續轉過15*，擺桿靜止，轉向機構帶動撐開機構順時針轉動10°，撐袋支板從袋口退出，完成退袋動作。凸輪繼續轉過25°，擺桿擺動5°，兩擺桿再次張開準備回初始位置。凸輪再繼續轉過90°時，擺桿不動，在提升裝置帶動下，撐開機構向下運動h至最低位置。最后凸輪再繼續轉過40°時，擺桿回擺17° ，轉向機構帶動撐開機構逆時針轉動90°，撐開機構回到初始位置。
