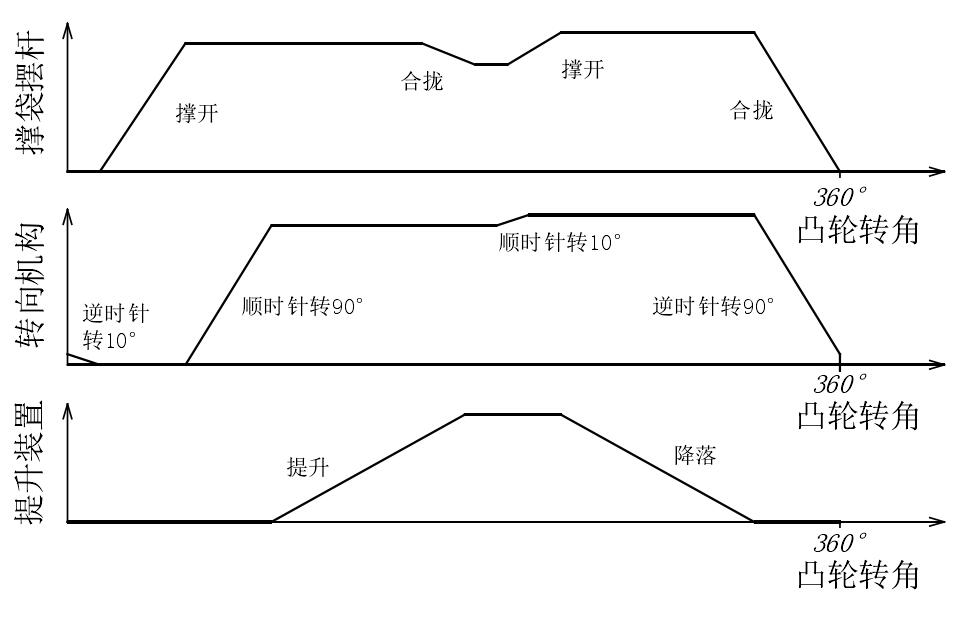

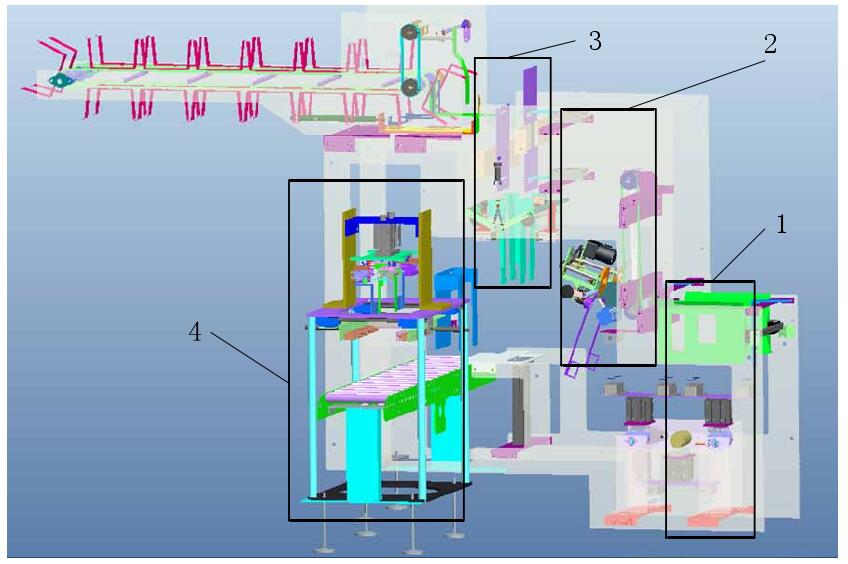

如圖1所示，給袋式包裝機撐開凸輪機構由兩個擺動從動件滾子盤形凸輪機構組成，在套袋過程中需要兩個凸輪機構的擺桿配合來完成對預制袋的撐開、退袋工作。兩凸輪機構除從動擺桿對稱布置外，其余參數均相同。依據給袋式包裝機套袋工藝流程，同時考慮到轉向齒輪機構速度和提升裝置速度，以及工作行程的平穩性與非工作行程急回性，對從動擺桿需滿.足的運動規律設計，從動擺桿擺動角度與凸輪轉角關系如圖20所示。撐開凸輪機構為套袋裝置主機構，以凸輪轉角為橫坐標，分別以擺桿擺角、轉向機構轉角與提升裝置位移為縱坐標，如圖2為套袋裝置三個執行機構的運動循環圖。
