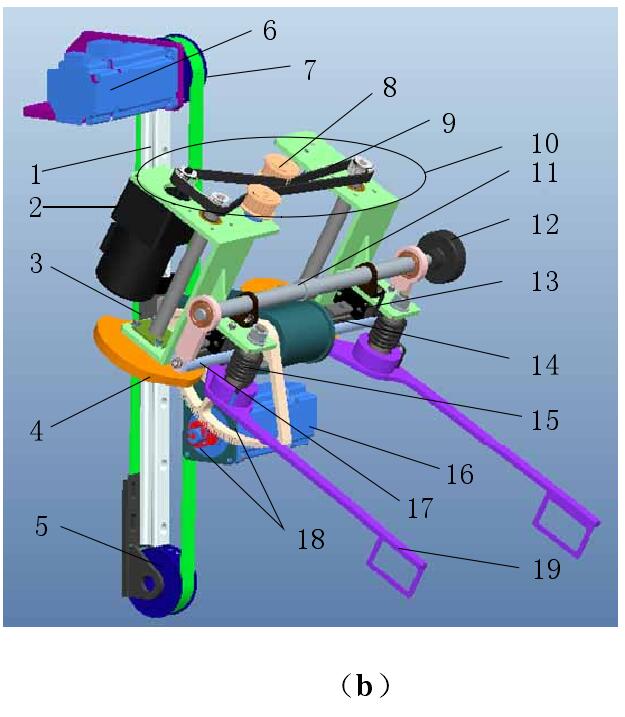

給袋式包裝機套袋裝置的方案如圖所示，也主要由四個部分組成:轉向齒輪機構、撐開凸輪機構、提升裝置、調節裝置。其中，轉向齒輪機構由伺服電機2、齒輪和轉軸組成，撐開凸輪機構主要由凸輪、凸輪電機、撐袋桿、軸承、滾子、扭簧組成，提升裝置主要由伺服電機1、同步帶輪、同步帶、滑塊、滑軌組成，調節裝置主要由調節螺桿、調節手輪、調節滑塊、調節滑軌(安裝于齒輪轉向機構的轉軸之上)組成。通過調整調節手輪，套袋裝置可以適用于不同規格預制袋的套袋工作。方案與方案設置的初始位置相同，即撐開凸輪機構在提升滑軌的最下端，兩撐袋桿合攏，由撐袋桿的長度以及撐袋桿上撐袋支板的寬度，決定了撐開凸輪機構所在平面與豎直方向夾角為10°。

給袋式包裝機套袋裝置方案的工作原理:
1) 撐袋:伺服電機2通過轉向齒輪機構使撐開凸輪機構所在平面轉動10°與豎直方向平行，此時，撐袋桿上的撐袋支板就能夠探入已經開口的預制袋內，緊接著撐袋桿打開，袋口被撐開，由于撐袋支板對預制袋口支撐力,使預制袋與撐袋桿一起運動。
2) 套袋:撐開動作完成后，在伺服電機2的帶動下，轉向齒輪機構帶動撐開凸輪機構旋轉90°，使本來水平朝向的袋口豎直向上。當袋口朝上時，由傳感器發送信號，伺服電機1開始工作，提升裝置帶動撐開凸輪機構向上運動，直至將預制袋套到裝袋裝置撐袋板_上。
3) 退袋:接著兩撐袋桿微微合攏，同時在伺服電機2的作用下，經轉向齒輪機構使撐袋桿向遠離預制袋的方向旋轉，直至撐袋桿上的撐袋支板從預制袋口退出。4)回初始位置:撐袋桿再次張開，在提升裝置的帶動下?lián)未鼨C構向下運動，套袋裝置恢復至初始位置，套袋完成。此外，當預制袋規格變化時,
