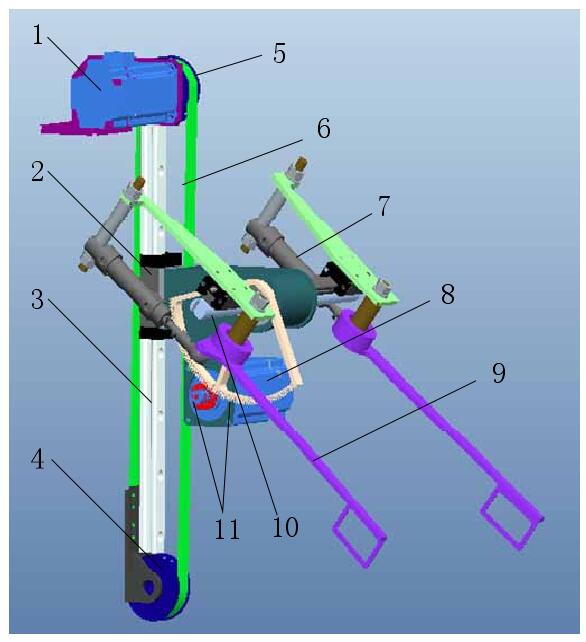

1、伺服電機1;

2、滑塊;

3、滑軌;

4、同步帶輪1;

5、同步帶輪2;

6、同步帶;

7、氣缸;

8、伺服電機2;

9、撐袋桿;

10、轉軸;

11、 齒輪

給袋式包裝機的套袋裝置的方案如圖所示，主要由四個部分組成:轉向齒輪機構、撐開機構、提升裝置、調節裝置(圖a中未畫出。其中，轉向齒輪機構由伺服電機2齒輪和轉軸組成，撐開機構主要由氣缸、撐袋桿及其他附件組成，提升裝置主要由伺服電機1、同步輪、同步帶、滑塊、滑軌組成。設定套袋裝置的初始位置為:撐開機構在提升裝置滑軌的最下端，兩撐袋桿合攏，撐開機構所在平面與豎直方向的夾角為10。

給袋式包裝機套袋裝置的作業流程:
1) 開始撐袋時，伺服電機2通過齒輪傳動使撐開機構所在平面與豎直方向平行，此時，撐袋桿上的撐袋支板就能夠探入已經開口的預制袋內，緊接著撐袋桿打開，預制袋袋口撐開且在張力作用下隨撐袋桿運動。
2) 撐袋動作完成后，在伺服電機2的帶動下，撐開機構旋轉90°，使本來水平朝向的袋口豎直向上。
3)當袋口朝上時，由傳感器發送信號，伺服電機1開始工作，伺服電機1通過同步帶帶動撐開機構向上運動，直至將預制袋套到充填裝置撐袋板上。
4) 兩撐袋桿合攏，貼靠在充填裝置的撐袋板兩側，在伺服電機2的作用下?lián)未鼦U向上旋轉，直至.撐袋桿_上的撐袋支板從預制袋口退出。4)撐袋桿再次張開以避讓撐開的預制袋，撐開機構~下落，套袋裝置恢復至初始位置。
