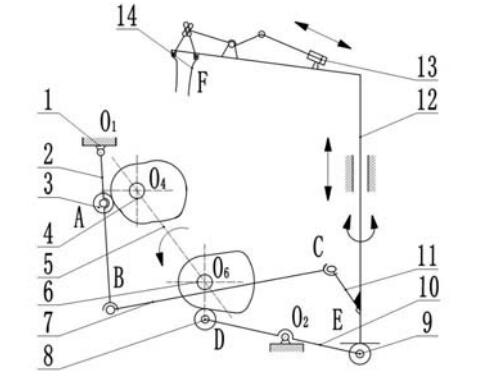

給袋式包裝機的撐袋系統的機構運動簡圖上圖 所示。撐袋機械手工作于第三、第四工位的銜接過程中，當預制袋到達第三工位時，吸盤吸附并打開袋口，PLC 系統根據時序發出指令通過噴嘴向袋內吹氣，將袋吹至完全膨脹狀態。主軸帶動旋轉凸輪和升降凸輪轉動，升降凸輪驅動擺桿擺轉，與連桿鉸接的滾子連桿帶動機械手臂升降，使得撐袋器夾托板隨軸下降至袋內一定深度，此時撐袋氣缸動作將托板打開即撐袋(此時吸盤停止吸附)；旋轉凸輪驅動擺桿擺動，連桿通過球鉸鏈 B、C 連接連桿(2、11)，擺桿(2)經過連桿(7、11)帶動撐袋手臂轉動，實現撐袋機械手(撐袋器夾保持撐袋狀態)與包裝袋隨轉盤同步轉至下一工位充填放料。待放料結束后，撐袋器夾上升然后返回至起始位置，這一過程的工作原理與之前的正好相反。機械手托板主要實現了兩個動作，即升降和旋轉，這兩個動作是三維空間作業。升降和旋轉機構都采用凸輪連桿機構，其中升降機構選用了平面凸輪連桿機構，旋轉機構采用空間凸輪連桿機構。

機構運動簡圖中包含了兩個閉式運動鏈，一個是由機架、擺桿(2)、連桿(7)與連桿(11)組成的空間四桿機構 RSSR 型曲柄搖桿機構,另一個為由機架、擺桿(10)、連桿(9)與手臂桿組成的 RRLP 型四桿機構。
