YD810-2331 給袋真空包裝一體機

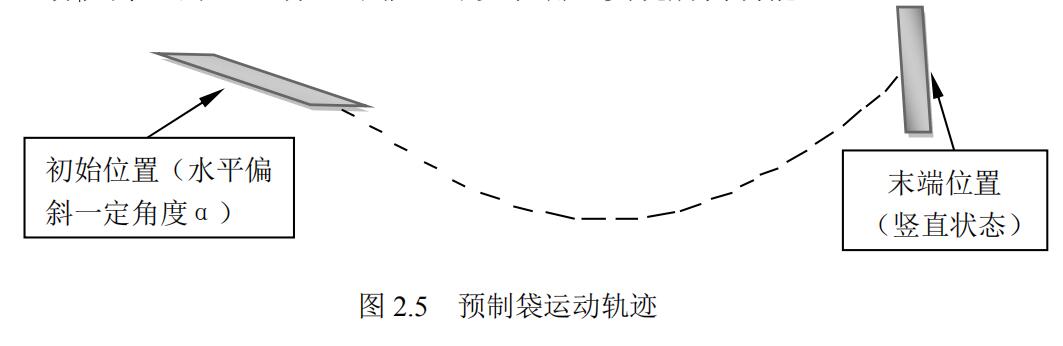

    對于儲袋器上升與取袋動作，我們可以采用四連桿機構、凸輪四連桿機構、氣動元件、組合凸輪連桿機構等去執行，預制袋的運動軌跡近乎一段弧線，如圖一所示。采用凸輪四連桿機構作為取袋機械手時，機械手和儲袋器位置一般都需要設置氣動元件來協調配合，否則機械手的結構和控制會比較復雜。因此，我們采用了聯動式凸輪連桿機構，而儲袋器的推程和回程可由一個簡單的四連桿機構來實現，整個機構的運動和動力傳動大部分采用機械機構和零件進行傳遞，純機構裝置，單驅動，操作控制簡單，不但經濟性好，而且運動也可靠，可以準確地實現所需功能。

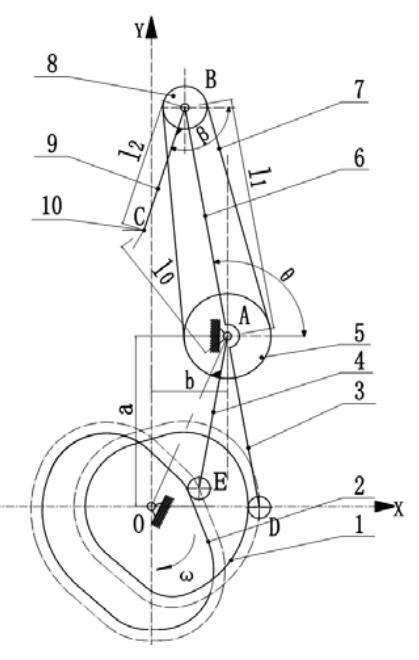

1-凸輪1  2-凸輪2   3、4-擺桿   5-主動鏈輪   6-大臂  7-鏈條   8-從動鏈輪   9-小臂   10-取袋器夾
