（一）按容器的運動路線分類  根據灌裝時對容器運動路線的不同，可分為：１．旋轉式灌裝機，２．直線移動式灌裝機

（二）按灌裝方法分類 可分為：１．常壓灌裝法２．等壓灌裝法３．負壓灌裝法４．虹吸式灌裝法５．機械壓力式罐裝法

二、液體罐裝的工作過程

液體灌裝的整個工作過程包括空瓶的平移輸送，上下升降及定量灌裝等，并由其執行機構來完成。

（一）平移輸送機構  液體灌裝前要求準確地將空瓶送到灌裝機的瓶托升降機構上以保證灌裝機的正常工作．常用的連續平移輸送裝置有皮帶式和鏈板式兩種輸送器，以鏈板式的應用最為廣泛。根據灌裝時容器的運動方式和路線不同可以分為：

１．旋轉式灌裝機  它主要由輸送機構、撥人撥出機構、升降機構、旋轉盤、灌裝頭和貯液箱等組成。其工作過程見圖１０－１９。轉盤的側視簡圖，見圖19-20．

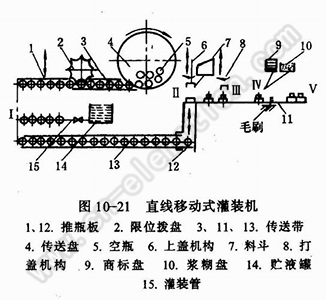

２．直線移動式灌裝機 空瓶經傳送盤、限位撥盤送到推瓶處１，推瓶板每隔一定時間把一定數量的空瓶推向灌裝位置，打開閥門進行成排灌裝，然后送出。整個生產線分為五個工位：工位Ⅰ為定量灌裝，工位Ⅱ?yàn)樯仙w，工位Ⅲ為擰緊蓋，工位Ⅳ為貼商標，工位Ⅴ為裝盒裝箱。

該灌裝機比旋轉式灌裝機結構簡單，但占地面積大，通常只能用于無氣液體

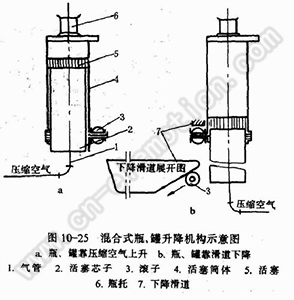

（二）升降機構  當空瓶平移輸送并上體的瓶下降到規定的位置，這一動作是由升降機構來完成的。常用的升降機構有三種型式：滑道式、壓縮空氣式及滑道和壓縮空氣混合式。

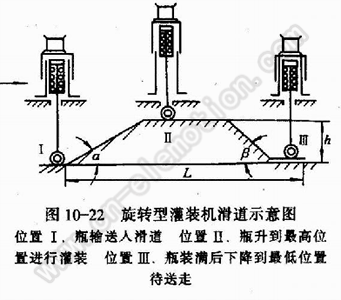

１．滑道式升降機構 滑道式升降機構的特點是結構比較簡單，但在灌裝過程中出了故障，瓶、罐依然沿滑道上升，會把瓶擠壞。它要求瓶、罐的質量高，特別是瓶頸不能彎曲，瓶要準確地推上瓶托，不然易被擠壞，為了克服此缺點，可采用壓縮空氣式升降機構。

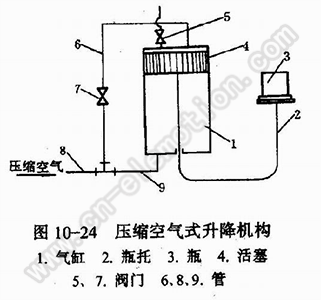

２．壓縮空氣式升降機構（簡稱氣閥）

壓縮空氣式升降機構克服了滑道式升降機構的缺點，當發生故障時，瓶被卡住，壓縮空氣好似彈簧一樣被壓縮，這時瓶托不再上升，故不會被擠壞，但這種機構下降時沖擊力較大。
