制袋式袋裝機工作時,使包裝材料與制袋成型器產生相對運動而造成包裝材料卷折的是料袋牽引裝置。此外,它又能使料袋順序地通過一個個工位,使料袋完成加料,整形,排氣,封口和切斷等工序。
1.類型
包裝工藝上對料袋牽引裝置的要求是：能按時,按預定量拉過定長的料袋,根據需要并能在一定范圍內任意調節拉過料袋的長度,料袋的速度應能控制,前述的翻領成型器制袋式袋裝機及象鼻成型連續制袋式袋裝機中的料袋牽引裝置均非專設的,往往與其它機構結合在一起,有的與橫封機構合一；有的與縱封機構結合。但均能符合上述提出的一些工藝要求,此外還有如下介紹的一些結構類型。
(1)滾輪牽引式

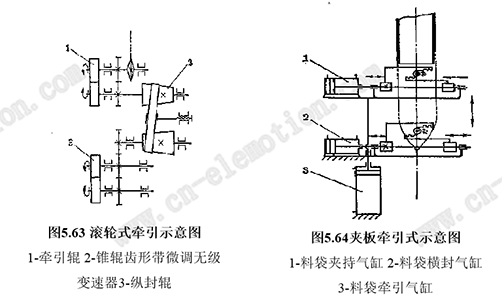

圖5.63所示,用于連續式袋裝機,縱封輥與牽引輥各司其職,機能分開,并且兩輥都是冷輥,包裝薄膜首先受牽引輥牽引,被熱板或吹出的熱空氣加熱封合,這樣的牽引裝置使單層塑料薄膜也有可能在連續運動制袋式袋裝機上得到使用。

(2)夾持牽引式

圖5.64所示該牽引裝置的夾、放及上、下運動,橫封熱封件僅作張開與閉合的動作,使熱封與牽引錯開進行,避免了橫封縫受熱后怕受拉力的不利情況,且使橫封與縱封時間重合,可統一考慮加熱時間,有利提高生產能力,保證封縫質量。

(3)氣吸牽引式

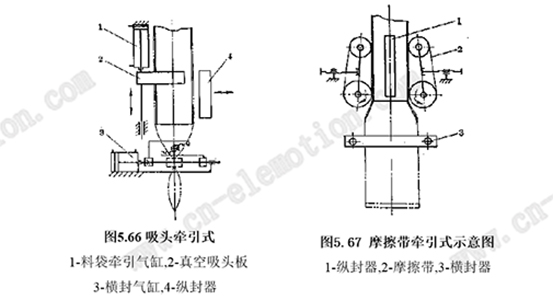

圖5.65所示,利用真空吸頭的吸力吸住成型器料管外壁薄膜,拉料袋向下運動達預定長度后真空解除,吸頭向上返回,這樣吸頭吸袋牽引的工作區間都在料袋長度范圍之內,橫封器就可較近的設置在料管下端附近,使整機總體高度降低。

(4)摩擦牽引式

圖5.66所示,利用間歇運動的摩擦將包裝薄膜壓緊在方形料管上,靠摩擦帶與薄膜間產生摩擦力推送料袋向下運動,主動帶輪間歇回轉可用步進電機或伺服電機驅動,也可由普通電機采用電磁離合器控制配合的驅動。

2.牽引計算

(1)真空吸引力

真空吸頭可產生的真空吸引力由下式表達

式中: P0—標準氣壓;

P—吸頭內壓強;
S—吸頭總吸附面積。

真空吸頭吸附著料袋靠兩者間產生的摩擦力克服成型器,導輥等對包裝材料運動的總阻力,則有：

式中: FM—料袋與真空吸頭間產生的摩擦力;

f—料袋與吸頭間材料系數；

PZ—對料袋運動產生阻力的合力,可通過估算或具體測試獲得。
如果在剛性內圓周面上的吸嘴,應考慮吸嘴吸住料袋部分失效情況。加入利用系數k,實際應用中還得考慮安全系數n,則有：
式中: k—利用系數，取0.5~0.8;
n—安全系數，取2~3。
(2)摩擦牽引力
摩擦帶工作時緊邊拉力可由下式計算

摩擦帶對料袋的摩擦力滿足下式才能牽引料袋與包裝材料

式中: f1——摩擦帶與料袋間摩擦系數；
f2——料袋與料管管壁之間摩擦系數；
N＇——調壓裝置通過帶施加料管的正壓力;
PZ——成型器、導輥等對料袋運動的阻力;
則所需正壓力
只有摩擦帶才能轉動自如,亦即
由此式可求出皮帶傳遞功率的大小。

考慮到皮帶傳動的效率η所需輸入磨擦帶使之正常工作的功率。

式中: α——摩擦帶在輪上的包角；
f——摩擦帶與輪子之間的摩擦系數;
v——摩擦帶線速度。
實際使用中也應考慮安全系數n=2～3左右。
