立式連續或間歇運動制袋式袋裝機上應用的縱封器主要用來完成制袋工藝中封合縱縫,兩者在運動方式與結構上均有差異。
連續制袋式袋裝機的縱封器是輥筒形的,工作時作反向連續回轉,迭合后的包裝材料側邊通過期間,熱量由安裝在輥筒內的電熱絲加熱,靠幅射傳遞熱能并壓合薄膜形成縱縫,該縱封器除具有封合作用外,還牽引包裝材料的連續運動。間歇運動制袋式袋裝機上的縱封器大都是板狀的,多用氣(或油)缸推動作往復直線運動,向迭合的包裝材料側邊進行熱壓緊與釋放。

一、輥式縱封器的設計

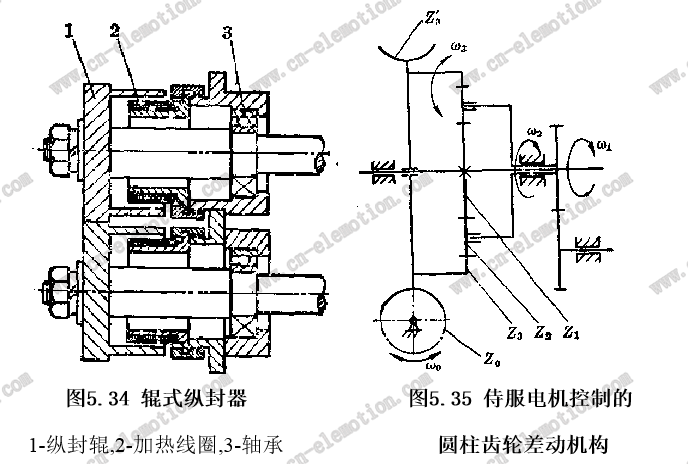

連續回轉的輥式縱封器如圖5.34所示,由縱封輥、加熱器、加熱線圈、固定與可調軸承等組成。

縱封輥的輥面寬為5~10毫米,輥面上開有直紋、斜紋或網紋等花紋,以適應各種薄膜封合的需要,縱封輥采用的材料有銅鋼,40Cr鋼及金屬塑料等,縱封輥半徑由下式求算。

式中: Q—包裝機生產能力(袋/分);

由上式看出,縱封輥半徑R與生產率Q和縱封輥角速度ω及袋長L有關。正常生產中R及L不變,則生產率的變化由縱封輥角速度起作用,要提高生產率就得加大縱封輥角速度；在一定的封輥半徑及生產率Q情況下,袋長L與角速度ω成正比,這類制袋式包裝機一般能進行多規格生產,若袋長改變時,相應的變換縱封輥輸出角速度ω,而不去改變縱封輥的半徑,生產中用搭配齒輪的辦法變更由分配軸輸出到縱封輥的角速度,此種改變袋長規格的調節為粗調節。
即然縱封器又起輸送包裝材料的作用,包裝材料是按光電色標位置分切的,分切正確與否,由光電發訊使縱封器在連續回轉中作微量的角速度變化來達到的,即亦是微量改變袋長Ｌ,所以與前述相比,角速度改變?yōu)槲⒄{(diào)節。

縱封輥所以能根據光電信號忽快、忽慢改變角速度,它由一套齒輪差動機構來實現的,常用圓柱式和圓錐式兩種齒輪差動機構。
如圖5.35所示是圓柱齒輪差動機構的示意圖。設由分配軸通過齒輪傳入差動機構的角速度為ω1,與軸固聯的太陽輪齒數為Z1,三個行星齒輪的齒輪數為Z2,與行星齒輪內嚙合的內齒輪齒數Z3,內齒輪又能被蝸輪所帶動作正反轉動,蝸桿受伺服電機驅動,蝸桿頭數為Z0,角速度為ω0與內齒輪Z3固聯的蝸輪的齒數為Z'3,蝸輪角速度ω3,與三只行星輪軸相固聯的輸出輪對外輸出角速度為ω2。

由行星輪傳動關系：

亦即

整理后得機構輸出角速度值:

由上式可見,輸出角速度ω2與兩個分別輸入差動機構的角速度ω1、ω3有關,與太陽輪及內齒輪有關,而與行星輪無關。
在正常生產中,由分配軸輸入的角速度ω1不變,而伺服電機輸入的角速度ω0的方向是根據光電信號可改變的,由于光電信號控制司服電

機正反轉,因此輸出ω0絕對值不變。這樣ω3有三個值即:

將ω3值分三種情況代入ω2的表達式得：

上式中(1)是在縱封輥牽引包裝材料時,色標滯后于規定時刻,需要差動機構比正常輸出角速度稍大的輸出時采用。此時,兩個輸出差動機構的角速度ω1和ω3同向回轉。(2)是色標按規定時刻到達光電頭,光電頭信號及時發訊,伺服電機停轉,僅由分配軸來的ω1輸入差動機構,而輸出差動機構帶動縱封輥的是角速度正常值。式中(3)是色標超前于規定時刻通過光電頭,需要差動機構比正常值偏小的角速度輸出時采用,這時ω1和ω3反向回轉。

差動機構由光電管的光電信號控制,使得輸出軸忽快忽慢地回轉,帶動縱封輥使?fàn)恳b的速度發生變化,保證了薄膜袋的正確封切位置,其糾正輸送材料長度的值為：

式中: R—縱封輥牽引包裝材料部分的半徑;
—縱封輥角速度的變化量,它由差動機構輸出而獲得,其值為(5-38)中(2)式分別與(1)、(3)的差的絕對值。
△t—糾正偏差持續的時間(秒)。
光電記號通過印刷標記發訊,較容易做到,而所發訊號要鑒別是超前還是滯后才能控制伺服電機正轉還是反轉,才能獲得調整效果,圖5.36是鑒別訊號控制電機正反轉的光電定位裝置原理圖。
運動主電機9經減速器10降速后分三路輸出：通過不等速機構11傳給縱封牽引輥1 4,并由伺服電機8作補償性運動實現塑料袋縱封和輸送；通過分配軸使超前與滯后同步凸輪4,5旋轉,控制伺服電機8正、反轉。
在正常情況下,當橫封和切斷器12接觸包裝材料的瞬間,商標圖案的定位印刷標記正好通過光電裝置15,遮斷光線,光電管發出記號,使光電繼電器2的常開觸頭閉合,但在通往伺服電機的控制線路中裝有微動開關3、6,其時,控制微動開關的兩個同步凸輪4、5不產生推動作用,因而光電訊號送不到中間繼電器7,可逆電機10不轉。
當橫封器12在熱封與切斷被包裝材料之后,連續輸送的包裝材料上的印刷標記才算通過光電裝置15,同樣,發出訊號,其時滯后同步凸輪4推動微動開關3,光電記號經過光電繼電器2,微動開關3和中間繼電器7帶動可逆電機8正轉,將旋轉運動傳到差動機構,加速縱封牽引輥14送進速度。使印刷標記隨著包裝材料的快進而逐步前移,糾正定位印刷標記的滯后現象,當印刷標記超前時,原理相同,超前同步凸輪5作用,糾正定位印刷標記的超前現象,這樣只要定位印刷標記稍有超前或滯后,光電定位裝置即進行調整,保證被包裝對象的熱封和切斷在預定的允許部位進行。

在光電發訊到電機正、反轉的線路中,除用光電和中間繼電器的控制方法外,還可采用電壓放大器和可控硅放大控制正、反轉離合器來實現,這時可采用微型電機作原動力。

二、板式縱封器設計

生產實踐中,經常采用的板式縱封器的結構形式如圖5.37所示,它由張緊塊、壓板、電熱絲等組成,并將油缸(或氣缸)產生的往復直線運動直接或通過扛桿原理,推動板形熱封器壓向加料管,完成封合。

1-縱封器,2-氣缸

板式縱封器的設計主要為熱封件的結構設計,調壓彈簧的設計計算及驅動氣(或油)缸的設計計算。

驅動氣(或油)缸設計的,活塞的行程一般不大,缸徑的設計取用的壓縮空氣(或壓力油)的工作壓力和各種不同薄膜、不同厚度、不同熱封溫度經計算確定,單位面積熱合壓力可在1~10kgf/cm的范圍內根據實驗確定最佳值。

熱封器與加料管一起縱封的加料管部位,嵌一條硅橡膠,使長條封縫在長度上封縫均勻,熱封器與加料管間的距離一般為12~15mm左右,為補償電熱絲受熱時伸長,在熱封器的一端或兩端應設計有伸縮裝置。

電熱絲受熱時伸長,在熱封器的一端或兩端應設計有伸縮裝置。
