機器型號

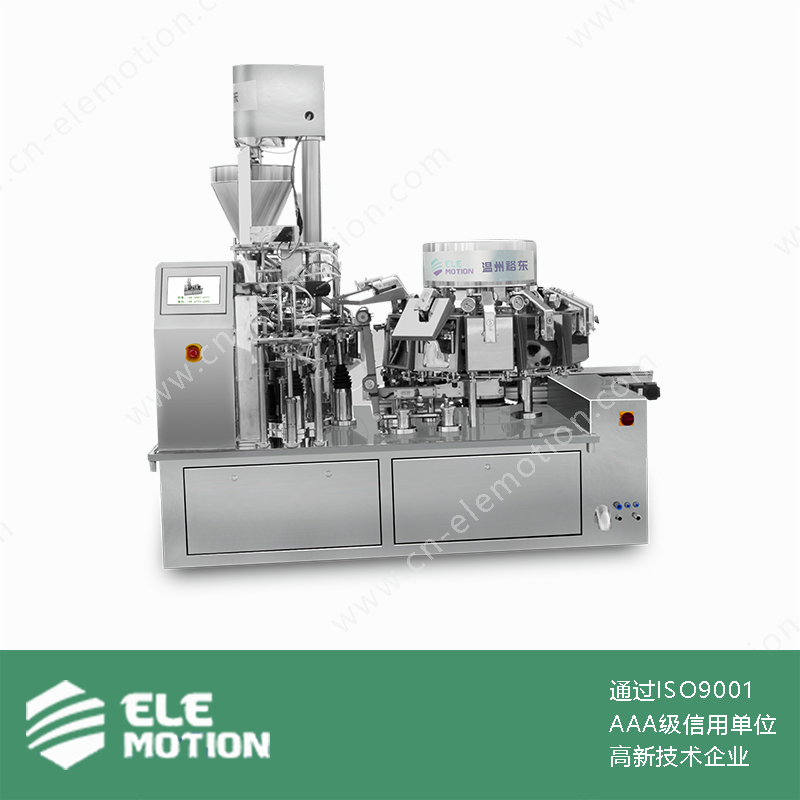

Machine Model

YD1012-1321

工作流程

Work Process

①上袋 ②打碼（選配） ③開袋、撐袋 ④下料 ⑤下料 ⑥下料 ⑦拉直 ⑧轉至真空腔 ⑨盒蓋 ⑩抽真空 ?封口 ?封口冷卻 ?放氣 ?出袋

①bag feeding ②code printing（optional）③open the bag ④material feeding ⑤material feeding ⑥material feeding ⑦bag pulling ⑧passing to vacuum chambers ⑨close the lid ⑩vacuumize ?seal ?seal&cool ?deflate ?bag out

設備材料

Equipment Material

304不銹鋼

304 stainless steel

真空泵

Vacuum Pump

德國普旭100/上海眾德100（選配）

BUSCH（German）/ ZD（Shanghai）（optional）

氣動元件

Pneumatic Components

日本SMC/費斯托（標準件）可選配、臺灣亞德客（非標件）

SMC（Japan）/ FESTO（German）（optional)、Airtac（Taiwan）（non-standard parts)

驅動方式

Driving Mode

機械傳動（凸輪齒輪杠桿全機械模式）

Mechanical drive（cam gear lever full mechanical mode）

封口方式

Heat Sealing

瞬間加熱封口、封口完成后瞬間冷卻，以確保封口美觀

Instant heat sealing and instant cooling, ensure nice sealing appearance

包裝速度

Packing Speed

70 - 85包/分鐘（根據產品特性和袋型而定）

70 - 85 bag/min（depending on ingredients）

包裝袋材料

Pouch Type

三邊封袋、鋁箔袋、尼龍袋、紙袋等覆膜袋

3-side sealing bag, Aluminum foil bag, Nylon bag, Compound bag, paper bag, etc

包裝袋規格

Pouch Dimension

寬：55 - 130mm 長：60 - 210mm

W：55 - 130mm   L：60 - 210mm

主機功率Host Power

≈9KW

≈9KW

耗氣量Air Consumption

≥0.8m3/分鐘

≥0.8m3/min

驅動電源

Drive Power

三相五線 380V 50HZ

3-phase 5-wire system 380V 50HZ

外形尺寸

Dimension

2550 x 1600 x 1600mm（L x W x H）（不含提升機）

2550 x 1600 x 1600mm（L x W x H）（without elevator）

主機重量Weight

2.5T

2.5 Tons

冷卻用水Cooling Water

15-20℃, 3.5升/分鐘

15-20℃, 3 liters/min

使用環境

Use Of The Environment

室溫10-40℃，30-90%RH，無結露，無腐蝕性氣體，無灰塵等其他惡劣壞境

Room temperature 10-40℃, 30-90% RH, No Condensation, No Corrosive gas, No dust and other harsh environment.
