給袋式包裝機填充裝置的組成：

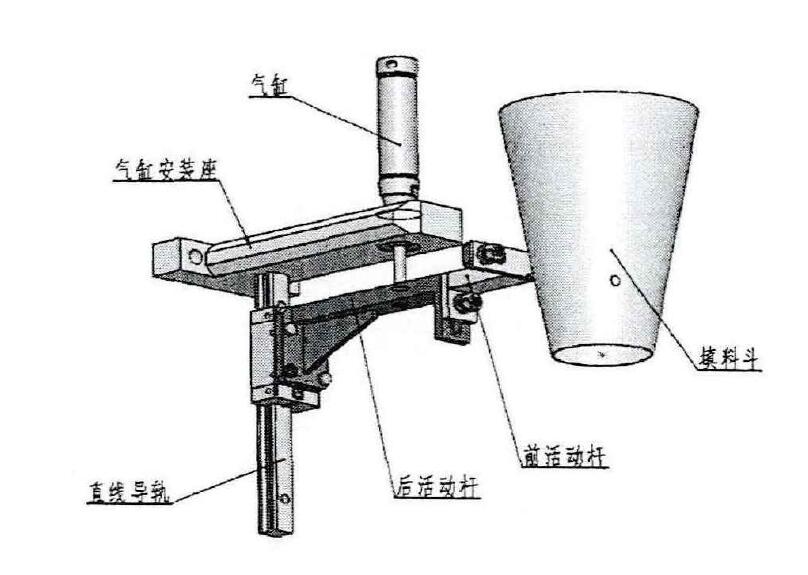

如圖所示，填料裝置主要由氣缸安裝座、氣缸、直線導軌、后活動桿、前活動桿和填料斗等組成，其主要功用是在設備工作中，實現填料進給。

給袋式包裝機填充裝置的工作過程：
氣缸安裝座作為整個填料裝置的定位承重件，也是氣缸安裝的定位件，具有剛性好強度高等優點。氣缸和直線導軌是保證填料裝置能夠?qū)崿F(xiàn)上下直線運動的動力運動件，其特點為:運動平穩、阻力小。

后活動桿由活動桿座、活動桿臂、筋板以及調節定位板組成，其中活動桿臂與氣缸活塞桿連接以傳遞氣缸的直線運動，活動桿座與直線導軌滑塊以螺栓固定來保證運動的實現。調節定位板與前活動桿的定位塊以螺栓連接，可實現填料斗安裝時高度的微調，采用這種結構主要是便于填料裝置能實現不同尺寸包裝袋的填料。
