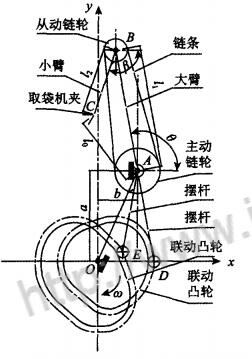

給袋式包裝機取袋機構是由 2 自由度 的平面連桿開式鏈機構和聯動凸輪機構組成的封閉型組合機構 ，末端執行器選擇機械二指夾持式機構。給袋式真空包裝機取袋機械手機構簡圖見圖 。其中大臂臂長為 ，，小臂臂長為 12，取袋末端執行器 C點到回轉中心 的距離為 ／o， 與 分別為大、小臂與 軸所夾夾角。在取袋機構中聯動凸輪作為原動件，取袋機構在聯動凸輪的作用下推動擺桿帶動鏈輪機構運動 ，其 中小臂與從動鏈輪、主動鏈輪與擺桿固連在一起 ，鏈輪轉動實現小臂桿的擺動 ，這樣使得末端機械手實現取送袋運動。凸輪旋轉 1個周期 ，機械手重新取袋 ，循環作業 。

給袋式真空包裝機取袋機構
