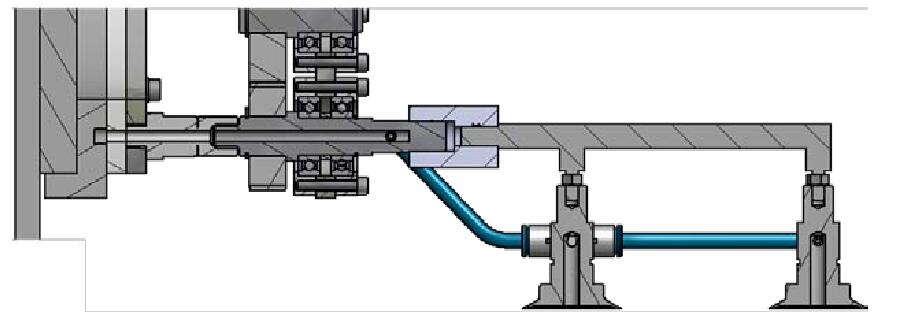

本文將分析在形成要求的真空度(18inHg，對應的壓強為40386Pa)的條件下，對于給袋式包裝機真空取袋頭來說需要的時間是多少。如圖1所示，是整個連接到真空氣道的具體結構。本文選擇采用Fluent軟件對去進行模擬分析，決定將圖1中的結構進行必要的簡化，.其簡化后的具體模型如圖2所示。

給袋式真空包裝機取袋裝置的真空氣道

在模擬的過程中首先要判定氣道中氣體的流動狀態，真空管道中的流動狀態可以分為三種:湍流、黏滯流和分子流，以及對應的兩者之間的過渡流態。根據真空吸盤內部壓力的額定工作壓強，其內部壓力為:40386Pa，而真空泵能夠提供的真空度為一75Kpa，當真空吸盤內部的壓力由常壓變化到真空泵提供的壓強時，管道中的流動會從湍流過度到層流，這樣就不利于分析。出于偏安全的設定，將模型的出口壓力設定為吸盤正常工作的最小壓強40386Pa，這樣管道內部一-直會處于湍流狀態，直接可以用湍流模型進行分析。
