對于片材從下部供送的裝置應用范圍很廣，一般有用于裹包紙片的供送、盒片的供送以及標簽的供送，根據材料的特性不同取片方式也有所不同。

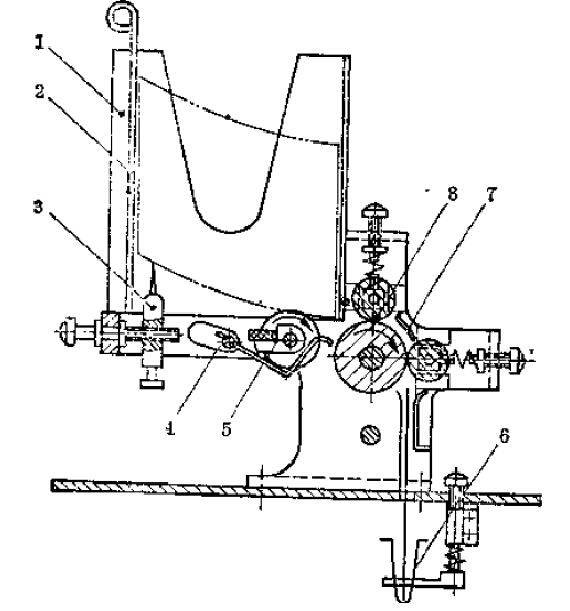

如圖所示，是一種在裹包中比較常用的紙片供送裝置。這種片材供送裝置是通過摩擦輪與片材之間的摩擦作用使片材從儲存庫中被取出，對紙片供送有非常好的適應性,最適應的的紙片規格是100X160mm,在材質特性滿足的條件下其速度可以達到160片/分。

首先在頂針3的作用下，撥片輪5可以保證片材被單張撥出送往主動輪8上，主動輪8通過與壓輪的配合將單張的片材送往接片槽6中，這樣片材就在豎直位置了，這是紙片完成裹包的一個工位。其中頂片桿的作用是保證當有紙張?jiān)诒凰屯b工位時，使.撥片輪停止撥片，以避免重疊供片。另外需要注意的是，片庫中的頂針必須保證能夠起到良好的拉力作用，這樣就會對片材表面有一定損傷，所以對于一些表面要求較高的片材來說這種方式就不太合適了,如標簽紙等。另外易引起頂針失去作用的材質也不適用,.如片材之間的摩擦力很大，足以抵消因頂針產生的拉力，這樣就會出現兩張或者更多張紙片被同時撥出，使裝置失效。而對于預制袋來說，由于其表面非常光滑而且具有很好的柔韌性，頂針很難與其產生很好的固定，這樣就不能提供足夠的拉力，保證每次只被供出一個袋子。另外，由于袋子被供送出后要被送到下一工位進行開袋裝填，用這種方式進行供袋就會使取袋給袋裝置與預制袋包裝機之間的銜接產生問題。所以根據分析對于預制袋來說這種供送裝置是不太理想的供送方式。
