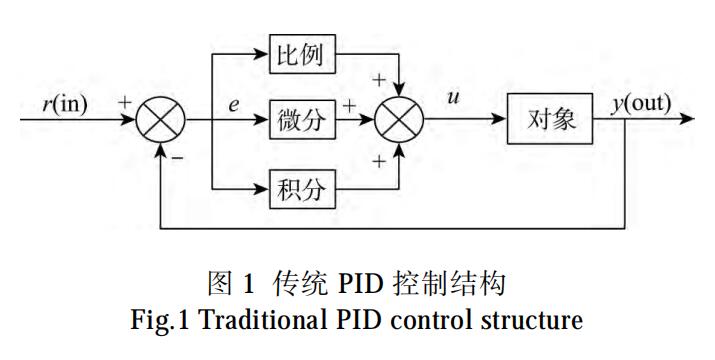

給袋式包裝機稱量系統普遍采用傳統 PID 控制，因?yàn)閭鹘y(tǒng) PID 發展時間久，其理論基礎深厚，在普通控制中具有較好的控制效果，傳統 PID 控制結構見圖 。傳統 PID 控制常出現在線性系統的控制中，它將輸入信號與輸出信號進行比較得到控制偏差，對該偏差進行比例、積分和微分共同運算后輸出到控制對象中，使輸入輸出之間偏差縮小。S7-200PLC 中通常利用PLC 自帶的 PID 控制指令模塊來實現 PID 控制，由于 PLC 也是通過其 CPU 進行數據處理，故只能處理數字量，這就要求將采集到的信號進行模數轉化。

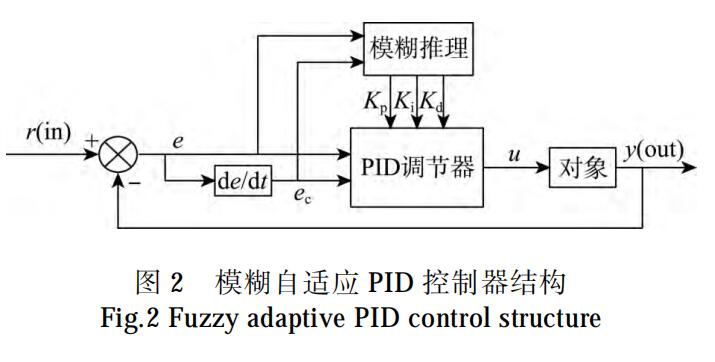

模糊控制器工作基本原理是將輸入的數字信號經過模糊化變成模糊量，送入含有模糊規則的模糊推理模塊，經過近似的推理得出結論，然后被清晰化模塊變成清晰量，再輸出到下一級去調節被控對象，使其輸出滿意結果。采用最基本的二維模糊控制結構，因?yàn)槠浣Y(jié)構簡單、應用廣泛，所以最具有代表性，適用于復雜系統。模糊自適應 PID 控制器以 e 和 ec 作為輸入，其中 e，ec 分別為每次稱量的實際量與設定值的偏差以及偏差變化率，利用模糊控制規則在線對 PID 參數進行修改，其結構見圖 2，利用 PLC 的 PID 指令可調用該指令執行 PID 控制。
