給袋式包裝機封口裝置的主要作用是對裝填后的預制袋袋口進行整型并封口。由于預制袋為筒狀.側褶袋，在封口時需將袋兩側的褶整理成未開口的狀態(tài)，從袋口方向看，袋兩側的褶成M型，故封口裝置需先對預制袋袋口進行M型整理，然后才能進行封口。
模仿人工裝袋時對M型袋口的整理動作，設計了袋口M成型的機械手指，利用機械手指的相對運動使預制袋口成M型。預制袋的材質為PE/PP復合材料，封口時采用熱壓封口。封口裝置主要由升降氣缸、M成型氣缸、M成型手指、導熱塊氣缸、導熱塊及其他附件組成，其中M成型手指1為片狀，M成型手指2上開有槽,并且手指1可以插入手指2的槽中，其結構如圖所示。

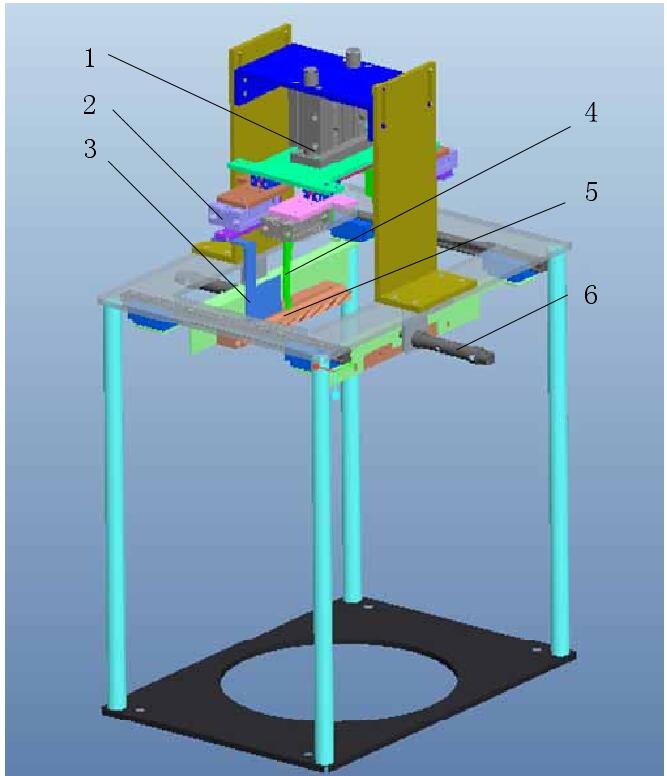

給袋式包裝機的封口裝置結構圖

1、升降氣缸;
2、M成型氣缸;
3、M成型手指1;
4、M成型手指2;
5、導熱塊;
6、導熱塊氣缸
