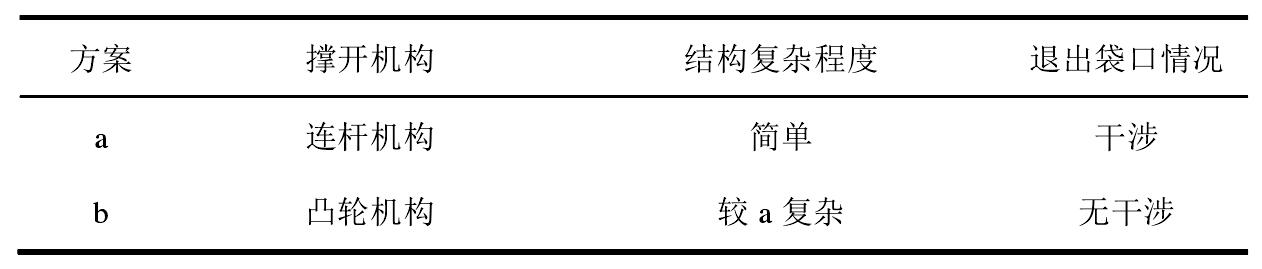

給袋式包裝機套袋裝置方案的選擇。兩種套袋方案的區別在于撐開機構的不同，方案、 (b)的撐袋裝置分別為連桿機構和凸輪擺桿機構，如圖 (a)、 (b)所示。兩種撐開機構方案比較如表3所示，方案中連桿機構的設計以及實現都很簡單，但是當撐袋板從袋口退出時，需要兩撐袋桿向內合攏一段距離，由于兩氣缸行程無法做到精確的控制，撐袋桿退出袋口時會與充填裝置的撐袋板碰撞接觸，然后剮蹭著充填裝置從預制袋口退出，即有干涉發生。長此以往，不僅會在包裝過程中產生噪聲，而且撐袋氣缸很容易損壞，導致整機頻繁出現故障。相對于方案，方案 則采用凸輪機構，當退袋時，經設計的凸輪可以保證撐袋桿既向內合攏一段距離又不會與充填裝置發生碰撞，從而非常順暢的實現退袋動作。此外，方案兩凸輪機構由電機經一條同步帶傳動驅動，保證了兩凸輪運動的同步性，從而保證兩擺桿能夠同時開合，避免了由于擺桿不同步導致退袋不暢的問題。綜上分析，選擇方案作為套袋裝置的撐開機構。
