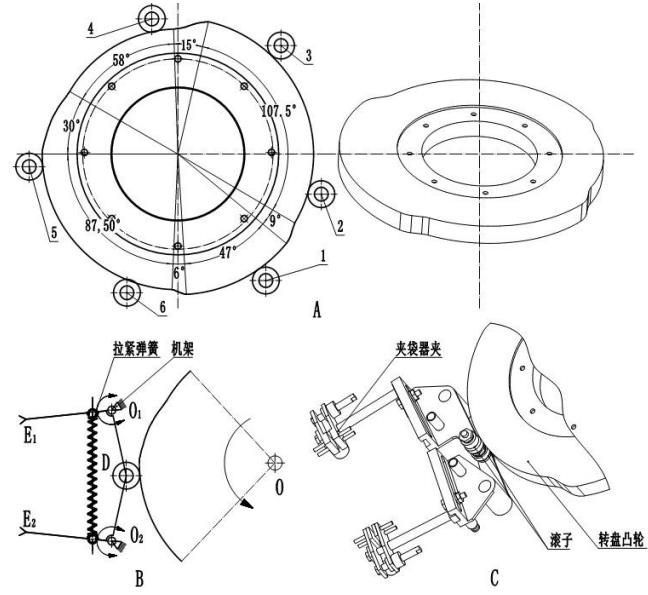

對于第一工位夾袋動作、第三工位開袋動作、第四工位與第五工位之間的袋口閉合動作，我們?cè)O(shè)計了一種特殊的多運動規律的凸輪輪廓，如上圖所示。圖中 1~6代表滾子，滾子與轉盤凸輪高副配合，構成了擺動滾子連桿盤形凸輪機構。滾子 6 到滾子 1，再到滾子 2，這一區間段表示作業在第一工位，轉盤凸輪先逆時針轉動，滾子 6 隨轉盤轉至滾子 1 位置，拉緊彈簧拉伸，兩夾袋器夾繞機架上O1、O2 點轉動，如上圖所示，間距變大，即機夾夾手寬度變寬，以便于預制袋的放入，之后滾子 1 到滾子 2 的位置，轉盤凸輪順時針轉動，彈簧收縮，機夾夾手寬度變窄，夾持預制袋；滾子 2 到滾子 3 區間表示在第一工位與第二工位之間，機夾夾手寬度不變；滾子 3 到滾子 4 區間表示工作在第三工位，轉盤凸輪逆時針轉動，機夾寬度變窄，以便于開袋和撐袋；滾子 4 到滾子 5 區間表示工作在第四工位和第五工位之間，轉盤凸輪逆時針轉動(滾子隨六工位轉盤轉動速度大于轉盤凸輪的轉動速度)，機夾寬度變寬，以便于熱封；滾子 5 到滾子 6 區間表示工作在第五、六工位，熱封、整形時機夾寬度不變，袋口貼合。以上過程便實現了給袋式包裝機的機夾夾手在相應工位的寬度變化。
