給袋式包裝機的開袋與撐袋機構方案設計
發布時間：2020/10/12 9:43:41
修改時間：2022/8/23 16:21:44
發布者：溫州裕東
聯系電話：15858518818
關鍵詞：
描述：
給袋式包裝機中一般工業上采用的開袋機構多為吸盤吸附式開袋，這種開袋機構可以有很多種動力傳動機構。對于 PET/AL/CPP 復合薄膜袋這樣的預制袋，他們的兩層薄膜在袋口處的貼合性很好，一般的機械式開袋機構并不容易實現開袋，因此采用了真空吸盤式開袋機構，能順利、準確地打開袋口。圖為開袋與撐袋機構示意圖。

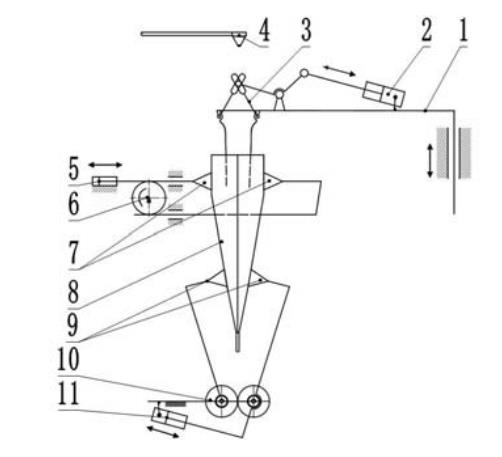

給袋式包裝機的開袋與撐袋機構示意圖
1、撐袋器臂
2、5、11、氣缸
3、撐袋器夾
4、噴嘴
6、齒輪
7、9 吸盤
8、袋輪廓
10、聯動齒輪
當預制袋到達第三工位時，兩機夾間距離變小，以便于袋口的張開。PLC 控制氣缸作業，帶動吸盤動作(如果袋的尺寸較大，為保證可靠開袋，我們設計了上下兩個方位的吸盤機構)，吸附袋口并將袋打開，然后噴嘴吹氣，使袋打開至完全膨脹狀態，便于撐袋機械手沿著導軌下降并順利地插入袋口。撐袋器夾以閉合狀態隨撐袋器臂下降到袋內一定深度，通過 PLC 控制氣缸動作使得器夾打開進行撐袋動作，然后隨轉盤和撐袋器臂轉至下一工位作業。

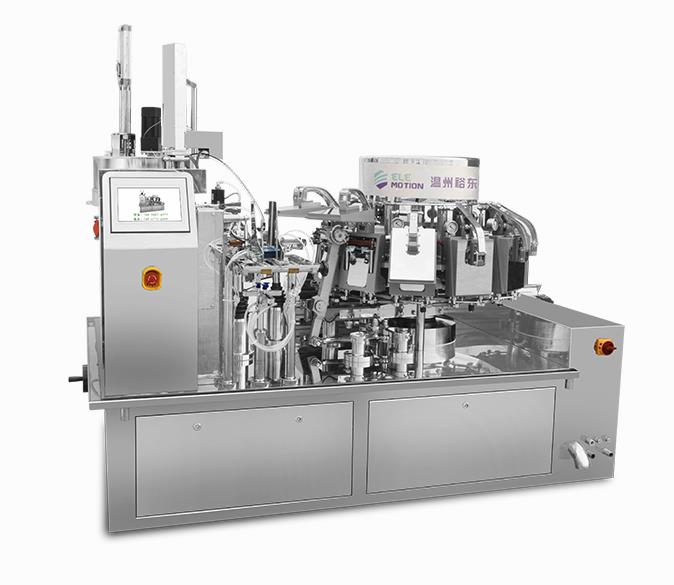

推薦：YD1014-1018給袋式包裝機
