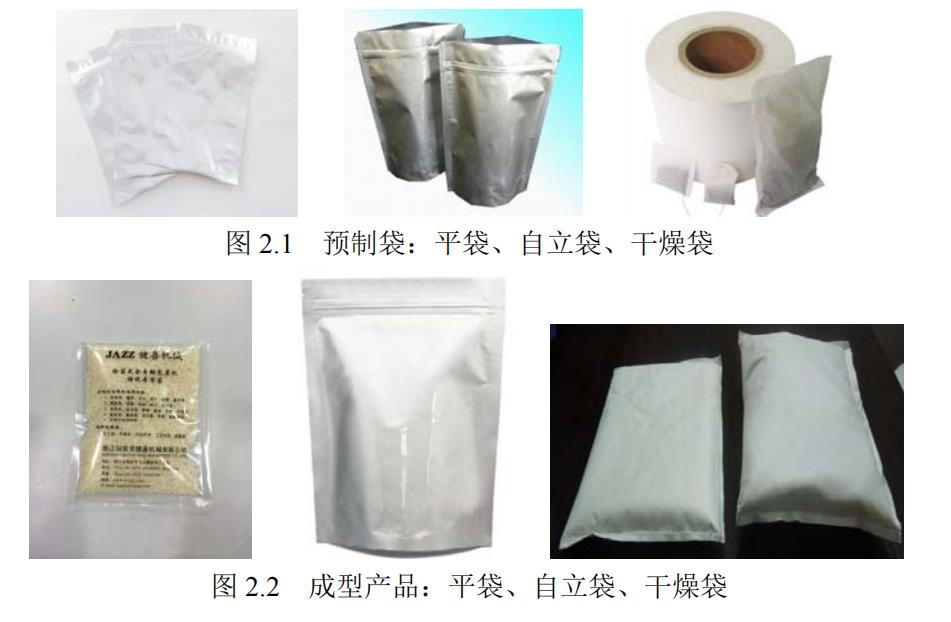

全自動給袋式包裝機由預制袋開始，如[圖1]所示，到成型產品的輸出，如圖[2] 所示。根據給袋式包裝機生產線上各工位及輔助機構主要實現的功能，初步確定工藝流程：首先是放置預制袋，調節儲袋器和機夾的規格，使之與預制袋匹配；然后由取袋機械手取袋，送至第一工位夾袋，經轉盤轉動輸送至第二工位打碼(選配)；同理轉動輸送至第三工位后，兩夾手間寬度變窄，由吸盤吸附袋口并打開，然后撐袋機械手下降撐袋，可選配吹氣裝置進一步吹袋使其張開(擬人動作)；在轉動至第四工位的過程中，撐袋機械手保持撐袋狀態，隨轉盤一起轉動，待到充放料結束后，機械手上升返回至起始點。撐袋機械手上安裝有自動檢測裝置，如果無袋或者袋口沒有打開或打開不完整時，電子計量裝置不計量也不落料；在由第四工位到第五工位的過程中，兩夾手間的寬度變寬，袋口閉合，便于第五工位的熱封作業；待熱封結束后，轉至第六工位整形輸出成型產品。

由于給袋式包裝機包裝過程的程序較多，作業復雜，需要多個包裝執行機構，如果采用傳統的流水線方式進行包裝作業，無疑會增加工作所占空間，所以采用圓盤式機構多工位輸送方式作業。圓盤機構(以下簡稱轉盤)分六個工位完成預制袋的充填放料作業，各工位之間的距離也比較緊湊，節省空間。

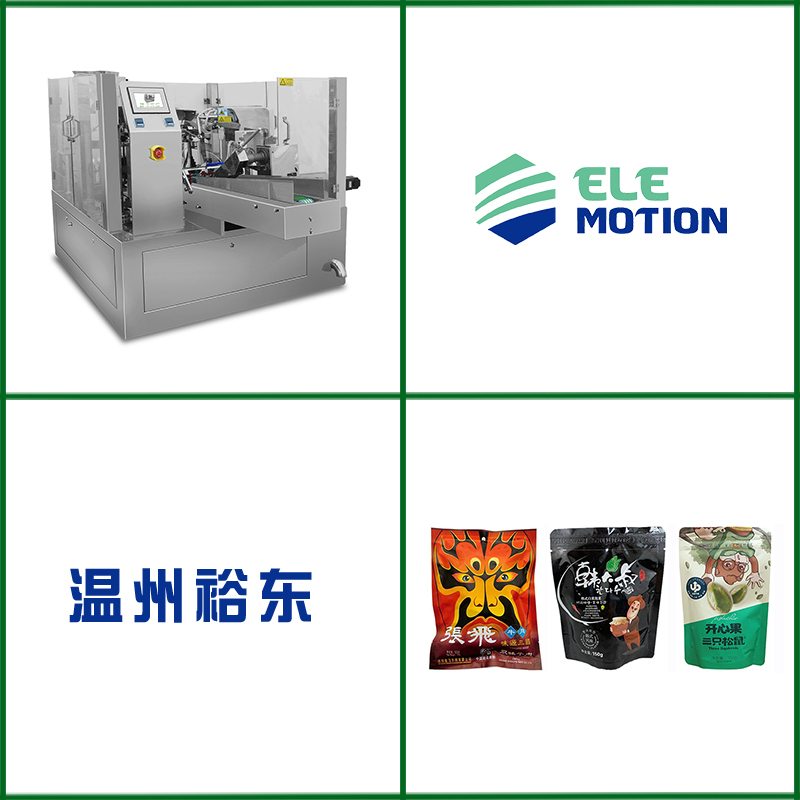

全自動給袋包裝解決方案 — 非抽真空

1、外觀設計合理、美觀，高效、節能、環保。其核心動力凸輪采用日本進口材料，經21道加工工序，表層耐磨，具有彈性。凸輪易于維護清洗，使用壽命長達五十年，提供終身質保。
2、設備所有零部件符合國家相應標準規定，主要配備采用國外進口電器元器件，所有與食品或包裝接觸的零部件均采用食品級304不銹鋼，以及其他符合食品衛生需求的材料加工，保證食品的衛生與安全。
3、設備操作方便，采用先進的機械傳動系統，實現自動取袋、自動稱量、自動裝料、自動封口、自動卸料。
4、設備自帶潤滑系統，內設潤滑油箱，系統可對多余機油進行回收過濾，實現循環利用，延長設備使用壽命。

主要功能：
1.PLC控制系統 2.自動報警 3.上袋裝置 4.開袋裝置 5.開袋檢測 6.下料裝置 7.落料檢測 8.袋口清理 9.熱封控制 10.溫度監測 11.輸出系統
